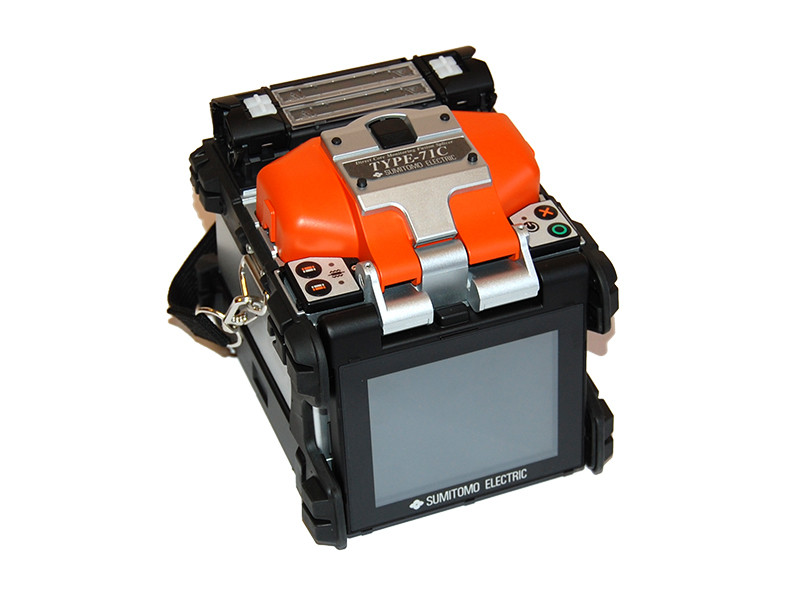

Sumitomo Type-71C

Type 71-C высокоточный аппарат для сварки оптических волокон для сетей любого уровня

Производитель Sumitomo

Срок гарантии 1 год

Быстрый переход
Описание Спецификация Галерея

Описание

Sumitomo Type 71-C новый аппарат для сварки оптических волокон, пришедший на смену зарекомендовавшему себя аппарату Sumitomo Type-39. Заявленные характеристики позволяют говорить о том, что Sumitomo Type 71-C является самым быстрый в мире аппарат для сварки оптических волокон: время быстрой сварки составляет всего 7 секунд. В Sumitomo Type 71-C используется юстировка по сердцевине с методом HDCM.

Из новых решений Sumitomo T-71C можно выделить сенсорный экран, поддержку карт памяти и быстрые термоусадочные печи: теперь термоусадку можно произвести за 27 секунд. Аппарату Sumitomo T-71C присвоен класс защиты от пыли и влаги IP52, что расширяет возможности применения сварочного аппарата. Сенсорный экран значительно упрощает процесс сварки, а повышенная надежность и возможность удаленной технической поддержки сделали Sumitomo T-71C практически безотказным.

Sumitomo T-71C - это аппарат для сварки оптических волокон, предназначенный для использования как на городских, так и на магистральных линиях связи.

Галерея

Спецификация

Количество волокон	1
Тип свариваемых волокон	ОМ (G.652) ММ (G.651) DS (G.653) NZDS (G.655) CS (G.654) BIF (G.657) EDF
Диаметр свариваемых волокон, мкм	80 ~ 150
Диаметр покрытия волокон, мкм	100 ~ 1000
Длина зачищаемых волокон, мм	5 ~ 16 мм – для внешнего покрытия 100 ~ 1000 мкм;
Допустимый угол скола, °	-
Технология выравнивания	HDCM (High-resolution Direct Core Monitoring)
Метод выравнивания волокон	По сердцевине
Потери на сварном соединении (OM/SM/DS/NZDS), дБ	0,02 / 0,01 / 0,04 / 0,04
Отражение от сварного соединения, дБ	>60 дБ
Оценка потерь сварки	Есть
Тест на растяжение	1.96N (200 г)
Программы сварки	300
Время сварки (мин.), с	7
Ресурс электродов	3000
Программы термоусадки	100
Время термоусадки (мин.), сек	28
Термоусадочные трубки	40 мм 60 мм
Тип дисплея	Сенсорный Цветной
Размер дисплея, "	4,1
Увеличение места сварки	320х (до 700x) - просмотр по одной оси X или Y , 88х - при просмотре одновременно по осям X и Y
Ёмкость памяти	64 изображения/ 10 000 результатов сварки
Интерфейсы ПК	USB 2.0 mini-B, слот SD/SDHC
Питание	от сети переменного (100-240В, адаптер ADC-1430) или постоянного (10-15В) тока, а также от съемной аккумуляторной батареи Li-ion 11.1 В
Емкость аккумулятора, мАч	4600
Ресурс заряда аккумулятора (С+ТУ, макс.)	200
Дополнительные функции	Преднамеренное внесение потерь для создания в линии фиксированного аттенюатора, начиная с 0 до 15 дБ с шагом 0,01 дБ; 2 термоусадочных печи; Универсальные прижимы для буфера 250 мкм и 900 мкм
Температура эксплуатации, °С	-10 ~ +50
Температура хранения, °С	-40 ~ +80
Относительная влажность, %	0 ~ 95
Предельная скорость ветра, м/сек	не более 15
Размеры, мм	120x154x130
Масса, кг	2,1

Sumitomo Type-71C

Описание

Галерея

Спецификация

Сопутствующие товары

Fujikura FSM-80S (70S)

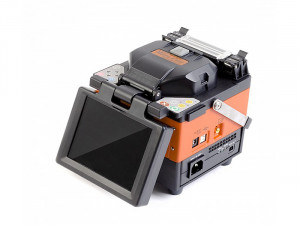

Sumitomo Type-39
