Оптические муфты

Оптические муфты предназначены для защиты мест соединения магистральных и городских оптических кабелей вне узлов связи. Оптические муфты обеспечивают кроссировку кабелей и надежную защиту места сварки оптических волокон от пыли, влаги, механических напряжений и воздействия окружающей среды. Оптические муфты разделяются по возможности транзита кабеля и по способам герметизации.

Различают тупиковые и проходные муфты. В муфты первого типа кабели вводятся с одной стороны, в проходные - с двух противоположных, что обеспечивает возможность проброса оптического кабеля через муфту без разрушения силовых элементов кабеля.

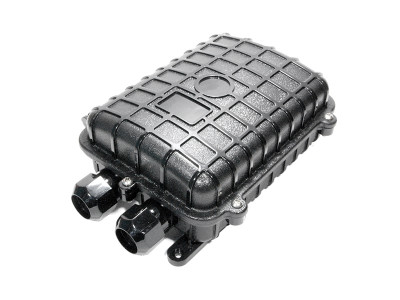

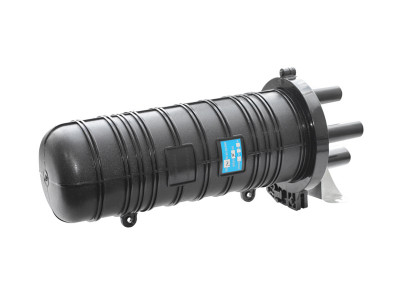

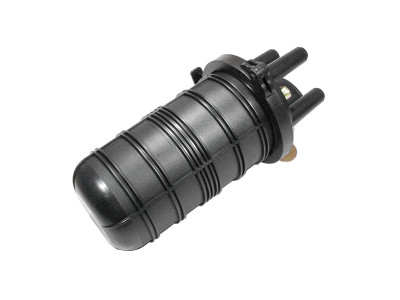

Оптические муфты имеют высокую степень защиты по классификации IPxx. Для обеспечения защиты корпус оптической муфты выполняется из температуростойкого пластика или из металла, для герметизации корпуса муфты используются резиновые или силиконовые прокладки. Части корпуса муфты могут быть соединены хомутом кольцевого типа или стягиваться винтами. Обычно хомутом соединяются цилиндрические муфты, а винтами - прямоугольные.

Для герметизации кабельных вводов используется 3 основных способа. Резьбовая муфта типа "сальник PG" обеспечивает многоразовую герметизацию кабельного ввода без дополнительных инструментов - она крепко затягивается на вводе и надежно обжимает кабель со всех сторон. Такой способ герметизации дополнительно увеличивает надежность закрепления оптического кабеля. Для трубчатых выводов оптической муфты используются термоусадочные трубки, которые надежно защищают ввод от попадания пыли и влаги. Для муфт небольшой емкости используется  самый простой метод герметизации - толстая прорезиненная лента с двух сторон прижимается корпусом муфты к оптическому кабелю. Такой способ используется в распределительных коробках.

Для упорядочивания и хранения волокон внутри муфты используются встроенные органайзеры или сплайс-кассеты. Встроенные органайзеры как правило присутствуют в муфтах малого размера и небольшой емкости. В оптических муфтах с емкостью от 16 волокон используются сплайс-кассеты. Сплайс-кассеты имеют ложементы для КДЗС и позволяют разместить запас оптических волокон без избыточных перегибов. Особенностью сплайс-кассет оптических муфт являетя возможность их скрепления между собой с сохранением подвижности - сплайс-кассета откидывается на угол до 90º и предоставляет доступ к содержимому других сплайс-кассет.

Для фиксации оптической муфты в месте постоянного размещения можно использовать хомуты для столбов или настенные крепления. Сквозные отверстия для закрепления негерметичны и используются только внутри помещений
