Термоусадочные трубки

Комплекты для защиты сварных соединений при монтаже ВОЛС и сборке оптических устройств

Термоусадочные трубки КДЗС 20 мм

Термоусадочные трубки КДЗС 20 мм
Термоусадочная трубка 20 мм, с силовым элементом

Термоусадочные трубки КДЗС 40 мм

Термоусадочные трубки КДЗС 40 мм
Термоусадочная трубка 40 мм, с силовым элементом

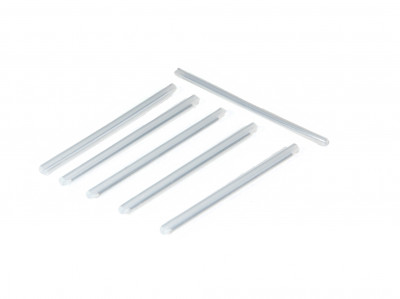

Термоусадочные трубки КДЗС 60 мм

Термоусадочные трубки КДЗС 60 мм
Термоусадочная трубка 60 мм, с силовым элементом
Термоусадочные трубки

Термоусадочные трубки КДЗС применяются для укрепления оптических волокон в месте сварки. КДЗС это аббревиатура "Комплект Для Защиты сварного Соединения".

Для сварки оптических волокон оптический кабель очищается от всех оболочек, в том числе и от буферной. Место сварки волокон имеет хорошие оптические характеристики, однако, оно очень хрупкое. Для защиты зачищенных участков волокна и обеспечения надежности сварного шва используются методы восстановления покрытия, либо трубки КДЗС. Метод восстановления покрытия недешев, поэтому чаще всего используются именно КДЗС.

Термоусадочная трубка состоит из трех элементов: металлический стержень, трубка-клей и термоусаживаемая оболочка. При изготовлении КДЗС используются материалы севилен и полиолефин. Моменты реакции на температуру у трубок немного различаются, сначала плавится трубка-клей, потом термоусаживается оболочка. Металлический стержень служит для защиты трубки от деформации при нагревании в термоусадочной печи.

Широкое распространение получили КДЗС с длинной 60 миллиметров. Реже встречаются трубки 40 мм или 20 мм, которые в основном используются при сборке оптических устройств.

Термоусадка защитной гильзы занимает большую часть времени в процессе сварки подготовленных оптических волокон, поэтому от их качества зависит общая эффективность работы. Время термоусадки зависит от температуры в печи и не превышает 40 секунд. КДЗС Fujikura или Sumitomo позволяют ускорить процесс термоусадки и производят термоусадку специальных КДЗС за 13 секунд.

Термоусаженная трубка КДЗС имеет внешний диаметр до 3 мм и надежно держится в ложементах сплайс-кассет.
