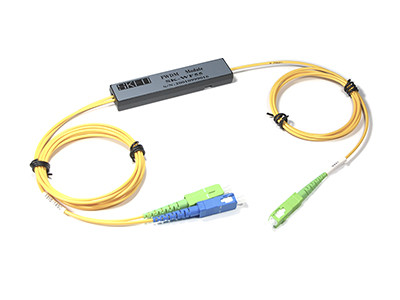

Оптические фильтры FWDM

Оптические фильтры FWDM

FWDM фильтр применяется для уплотнения оптического сигнала в сетях передачи данных, в сетях построенных на основе спектрального уплотнения CWDM и по технологии пассивных оптических сетей PON.

В сетях PON FWDM фильтр применяется для добавления в линию сигнала CATV. Кроме того, FWDM фильтры часто используются в усилителях EDFA, сетях WDM и в волоконно-оптических приборах. Фильтры  FWDM производятся по технологии тонкопленочных фильтров TFF (Thin Film Filter). Устройство объединяет или разделяет излучение на разных длинах волн в широком диапазоне. Технология производства позволяет добиться низких вносимых потерь, низкой зависимости от поляризации, высокой изоляции между каналами.

FWDM фильтры обычно применяются как отдельные оптические устройства, поэтому, в отличии от фильтров CWDM или фильтров DWDM, имеют достаточно крупный пластиковый корпус и выводы из оптического кабеля толщиной 2 мм.

Оконцовка выводов производится произвольными коннекторами, однако в общем случае для порта com и 1550 нм выбирается коннектор с полировкой APC, который позволяет снизить обратные отражения в месте соединения с волоконно-оптической линией связи.

Спецификация

Количество выделяемых длин волн, шт 1
Рабочая длина волны, нм 1550
Ширина спектра, нм 1550±10
Тип волокна SMF-28e
Вносимые потери Pass, дБ < 0,8
Вносимые потери Reflect, дБ < 0,6
Изоляция Pass, дБ > 30
Изоляция Reflect, дБ > 15
Поляризационная модовая дисперсия, нс < 0.1
Возвратные потери, дБ > 50
Направленность, дБ > 50
Максимальная входящая мощность, мВт 500
Температура эксплуатации, °С -20 ~ +70
Температура хранения, °С -40 ~ 85
Тип корпуса Пластиковый бокс
Размеры, мм 90X20X10
