Оптическая муфта GJS-7001, 96 волокон

Оптическая муфта GJS-7001, 96 волокон

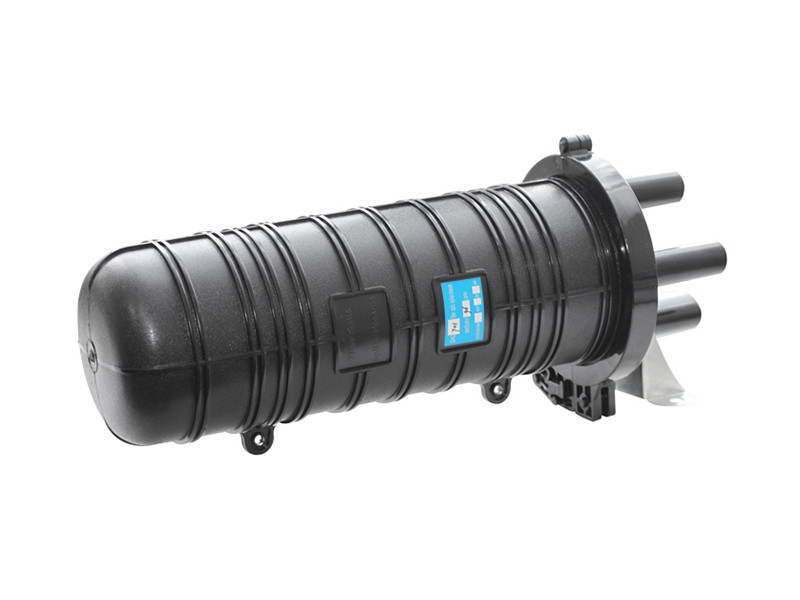

Оптическая муфта GJS-7001 (GJS-Q-96), тупиковая, до 96 волокон

Информация для заказа

Код товара 4429

Артикул GJS-7001

Описание



Оптическая муфта GJS-7001 (GJS-Q-96) применяется для защиты мест сварки оптического кабеля в местах повышенных нагрузок и возможных внешних воздействий. Ввиду усиленного корпуса, такие муфты рекомендуются для мест, в которых происходят механические воздействия на корпус, в частности вибрации. Имеется возможность осуществлять ответвления и разветвления проходящих магистральных линий, в том числе и без вскрытия некоторых модулей.

Корпус, выполненный из ударопрочного морозоустойчивого поликарбоната, и особая система герметизации обеспечивают долговременную и надежную защиту сростков. Оптическая муфта GJS-7001 (GJS-Q-96) отличается усиленным корпусом и наличием специальных петель на крышке для крепления на подвесе в горизонтальном положении.

Герметизирующая прокладка из специально разработанного материала и герметизирующая лента при правильном использовании исключат попадание вовнутрь влаги и пыли на долгое время.

Внутри оптической муфты GJS-7001 (GJS-Q-96) можно установить до шести сплайс-кассет из прочного пластика с защелкивающимся механизмом. Каждая сплайс-кассета скреплена с предыдущей поворотным креплением, что обеспечивает быстрый доступ и удобство при сборке муфты. Неиспользуемые кассеты снимаются.

Сборка  оптической муфты  GJS-7001 (GJS-Q-96) производится "горячим" способом, проста и не занимает много времени. Все элементы и аксессуары, а также специальный инструмент делают сборку надежной, качественной и быстрой. Допускается повторное вскрытие и повторная герметизация с сохранением первичных параметров герметичности корпуса. По требованию заказчика муфта снабжается клапаном контроля давления.



Галерея

Комплект поставки

  • Корпус из поликарбоната (1 шт.);
  • Герметизирующая прокладка (1 комплект);
  • Оригинальный механизм герметизации (1 комплект);
  • Cплайс-кассета (4 шт.);
  • Каркас для фиксации оптического кабеля, силовых элементов и сплайс-кассет (1 шт.);
  • Установочный инструмент (1 комплект);
  • Материал для крепления: термоусадочные гильзы, изолента, герметик, маркирующая лента, нейлоновые стяжки, устройство заземления;
  • Руководство по монтажу.

Спецификация

Кол-во сварных соединений до 96
Кол-во кассет, шт (макс.) 4
Кол-во вводов, шт
  • 3 круглых 16 мм
  • 1 овальный 25 мм
Возможность транзита нет
Герметизация корпуса Хомут
Герметизация вводов Трубка ТУ
Материал корпуса пластик
Класс защиты IP65
Температура хранения, ºС -40 до +65
Температура эксплуатации, ºС -60 до +70
Габаритные размеры, мм  Ø190x435
Масса, кг 2,2
