Оптическая муфта GJS-6007, 96 волокон

Оптическая муфта GJS-6007, 96 волокон

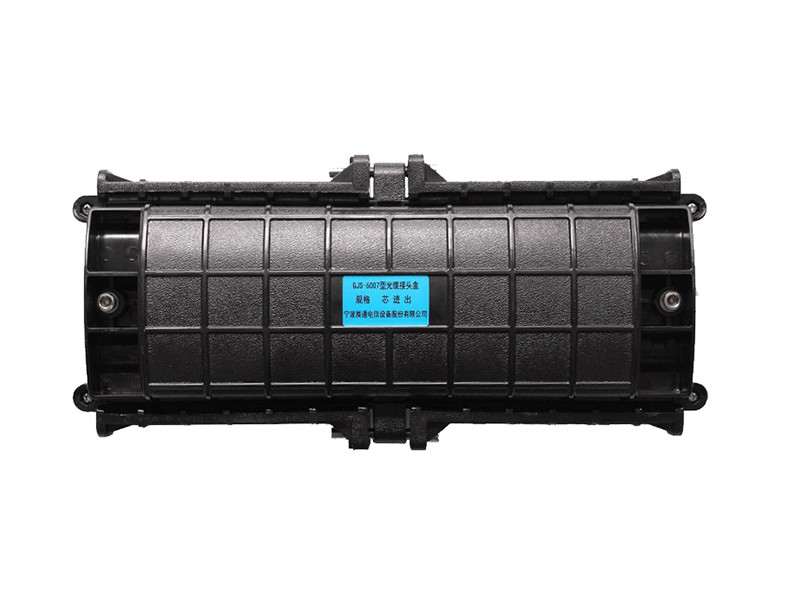

Оптическая муфта GJS-6007, 48/96 волокон, горизонтальная

Информация для заказа

Код товара 2019

Артикул GJS-6007

Описание

Горизонтальная муфта GJS-6007 проходного типа предназначена для объединения оптоволоконных кабелей, а также в качестве защитного элемента мест соединения оптических волокон. Муфта GJS-6007 (GJS-A) может использоваться как для подвесного кабеля, так и для подземного.

В муфте GJS-6007 можно разместить до шести волоконно-оптических кабелей с максимальным диаметром 14 мм. Оптические вводы расположены следующим образом: в два вводится кабель 14 мм, в остальные четыре можно ввести кабеля с диаметром до 12 мм. В случае, когда диаметр оптического кабеля оказался меньшим, чем диаметр ввода, диаметр оптического кабеля увеличивается при помощи специальной резиновой ленты-герметика.

Корпус из специального пластика обеспечивает эксплуатацию муфты GJS-6007 в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности, возможных землетрясений.

Конструкция фиксации кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивании, а так же при воздействии ударных нагрузок.

Муфта GJS-6007 поставляется в собранном виде, полностью готовая к установке и эксплуатации.

Особенности

  • Возможность отвода волокон для сварки без разрыва основного магистрального кабеля (MASS-порт, проходная муфта)
  • Простота и быстрота установки и фиксации волокон
  • Простота повторного доступа в муфту, не требующая дополнительного инструмента
  • Расширенное внутреннее пространство для укладки кабеля
  • Сплайс-пластины с защелкивающимся механизмом открываются более чем на 90°
  • Диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель
  • Простота добавления и удаления сплайс-пластин
  • Оригинальное устройство герметизации муфты
  • Установка на столбах, на подвесах, под землей, в канализации, на вертикальных поверхностях и т.п.



Галерея

Спецификация

Кол-во сварных соединений 64/96/144
Кол-во кассет, шт (макс.) 2
Кол-во вводов, шт

4 круглых 13 мм

2 круглых 16 мм

Возможность транзита нет
Герметизация корпуса Стяжка винтами
Герметизация вводов Лента
Материал корпуса Пластик
Класс защиты IP65
Температура хранения, ºС -40 до +65
Температура эксплуатации, ºС -60 до +70
Габаритные размеры, мм  388 x 184 x 104
Масса, кг 1,9
