Кросс-муфта HTTB-X30A

Кросс-муфта HTTB-X30A

Компактная распределительная коробка на 3+9 вводов, транзитная, 8 SC адаптеров

Информация для заказа

Артикул HTTB-X30A

Описание

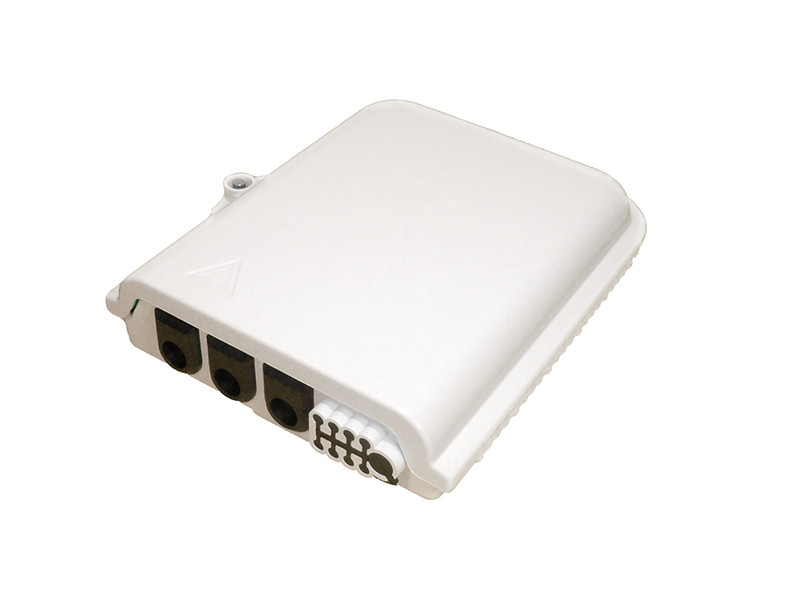

Компактная оптическая кросс-муфта HTTB-X30A предназначена для использования в сетях FTTx и PON в качестве распределительной коробки и накопителя запасов оптического волокна. Кросс-муфта HTTB-X30A имеет небольшой корпус белого цвета, который позволяет размещать внутри муфты ложементы КДЗС, запасы волокна, до 8 розеток типа SC и оптические сплиттеры.

Оптический кросс-муфта HTTB-X30A имеет три ввода для магистральных кабелей до 14 мм и 9 вводов для абонентских кабелей: 8 для кабелей толщиной до 5 мм и 1 ввод 12 мм. Конструкция вводов позволяет завести в кросс-муфту транзитную петлю оптического кабеля. Через абонентский ввод 12 мм в распределительную коробку можно завести готовый оптический патчкорд с симплексными разъемами SC, FC, ST и LC.

Универсальная сплайс-кассета для HTTB-X30A имеет двойное назначение. Первая сторона предназначена для организации запасов волокон и укладки КДЗС, со второй стороны могут быть размещены оптические адаптеры и сплиттеры.

Распределительная коробка HTTB-X30A может устанавливаться в жилых, технических помещениях и вне зданий; имеет класс защиты IP54. Для защиты от пыли и влаги муфта HTTB-X30A имеет резиновый уплотнитель по периметру крышки, магистральные и абонентские кабельные вводы защищены резиновыми прокладками. Крышка закрывается на две защелки и дополнительно может быть затянута на винт с фигурной головкой, требующей специального ключа, хоть и достаточно простого.

Аналоги

Кросс-муфта GJS-X20A

Особенности

  • Малые габариты
  • 3 магистральных ввода
  • Транзитная
  • До 8 оптических адаптеров типа SC
  • Сплайс-кассета для КДЗС и запаса волокна
  • Удобный доступ к элементам
  • Замок на дверце
  • Герметичность IP54

Галерея

Комплект поставки

Кросс-муфта HTTB-X30A  1 шт.
Сплайс-кассета 1 шт.
Планка на 8 SC розеток 1 шт.
КДЗС 60 мм 8 шт.
Резиновые уплотнители, набор 1 шт.
Набор стяжек 1 шт.
Набор для крепления на стену 1 шт.
Ключ от дверцы 1 шт.

Спецификация

Кол-во сварных соединений 8
Кол-во кассет, шт (макс.) 1
Кол-во вводов, шт

3 круглых 14 мм

8 круглых 5 мм

1 круглый 12 мм

Возможность транзита нет
Герметизация корпуса Стяжка винтами
Герметизация вводов Резиновый уплотнитель
Материал корпуса Пластик
Класс защиты IP54
Температура хранения, ºС -40 до +65
Температура эксплуатации, ºС -60 до +70
Габаритные размеры, мм 200 × 215 × 54
Масса, кг 0,55
