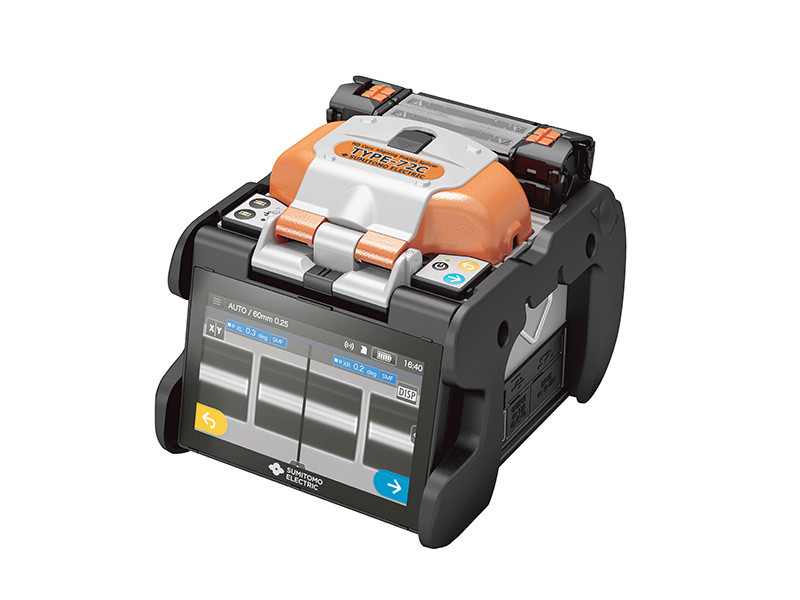

Sumitomo Type-72C

Sumitomo Type-72C

Компактный сварочный аппарат Type-72C для высококачественного и быстрого соединения волокон

Производитель Sumitomo

Срок гарантии 1 год

Описание

Sumitomo Type-72C это компактный и невероятно быстрый сварочный аппарат для сращивания волокон в городских и магистральных линиях связи. Технология сведения и сварки волокон HDCM и новая оптическая система позволяют Sumitomo Type-72C определять типы волокон, автоматически выбирать программу сварки и сращивать оптические волокна за 5 секунд. Средние потери на месте сварки не превышают 0,01 дБ для обычного одномодового волокна, а для специальных волокон, используемых в основном в магистральных ВОЛС, этот показатель не превышает 0.03 дБ.

За счет возможности сварки волокон всех типов сварочный аппарат Sumitomo Type-72C может быть использован как в городских сетях, так и на магистральных линиях связи, имеющих высочайшие требования к качеству сварных соединений.

Значительному улучшению подверглась оптическая система Sumitomo Type-72C. В результате стало доступно увеличение волокна до 780 крат при просмотре в одной проекции и до 270 в двух. Цветной сенсорный экран Sumitomo Type-72C с диагональю 5" обеспечивает удобное управление аппаратом, Встроенная система справки содержит видеофайлы с инструкциями по работе со сварочным аппаратом Sumitomo Type-72C.

Аккумулятор BU-16 имеет ёмкость 6400 мАч и позволяет сделать до 300 сварок с термоусадкой. Сварочный аппарат Sumitomo Type-72C обеспечивает высокую скорость сращиваний и для поддержки высокой производительности имеет 2 встроенных термоусадочных печи, которые обеспечивают защиту сварного соединения всего за 9 секунд.

Особенностью аппарата Sumitomo Type-72C является степень защиты от пыли и воды IP52 и стойкость к падениям с высоты до 70 см. Как и предыдущая модель, Sumitomo Type-72C сваривает волокна на высоте до 6000 метров, что в купе с компактными размерами дает ему дополнительные преимущества перед конкурентами.

Для связи Sumitomo Type-72C с компьютером или мобильными устройствами может быть использован USB кабель или беспроводное соединение WiFi. Управление аппаратом и данными может осуществляться с любого мобильного устройства, на котором установлено приложение SumiCloud™, разработанного компанией Sumitomo для своих сварочных аппаратов, в том числе и для Type-72C.

Специальные функции Sumitomo Type-72C

  • Степень защиты от воды и пыли IP52
  • Sumitomo Type-72C имеет функцию точной оценки заряда аккумулятора с оценкой доступного количества сварок
  • Автоматическая калибровка дуги
  • Внесение потерь для создания в линии фиксированного аттенюатора от 0,01 до 15 дБ с шагом 0,01 дБ
  • 2 автоматические термоусадочные печи
  • Универсальные прижимы для буфера 250 мкм и 900 мкм
  • Автоматическое определение типа волокна
  • Адаптер wi-fi
  • Встроенные видеоинструкции по работе с Type-72C

Галерея

Комплект поставки


Сварочный аппарат Sumitomo Type-72C
Запасные электроды ER-10
Сетевой адаптер ADC-16
Сетевой шнур питания PC-AC3
Аккумуляторная батарея BU-16
Чемодан для переноски CC-72
Лоток для сваренных волокон
Ремень для переноски
Кабель USB
Краткое руководство пользователя

Спецификация

Количество волокон 1
Тип свариваемых волокон ОМ (G.652) ММ (G.651) DS (G.653) NZDS (G.655) CS (G.654) BIF (G.657) EDF
Диаметр свариваемых волокон, мкм 80 ~ 150
Диаметр покрытия волокон, мкм 100 ~ 1000
Длина зачищаемых волокон, мм 5 ~ 16 мм – для внешнего покрытия 100 ~ 1000 мкм;
Допустимый угол скола, ° -
Технология выравнивания HDCM (High-resolution Direct Core Monitoring)
Метод выравнивания волокон По сердцевине
Потери на сварном соединении (OM/SM/DS/NZDS), дБ 0.01 / 0.01 / 0.03 / 0.03
Отражение от сварного соединения, дБ >60 дБ
Оценка потерь сварки Есть
Тест на растяжение 1.96 ~ 2.09N
Программы сварки 74+226
Время сварки (мин.), с 5
Ресурс электродов 6000
Программы термоусадки 27+73
Время термоусадки (мин.), сек 9
Термоусадочные трубки 10 мм 20 мм 30 мм 40 мм 60 мм Специальные
Тип дисплея Сенсорный Цветной
Размер дисплея, " 5
Увеличение места сварки 380х (до 760x) - просмотр по одной оси X или Y , 270х - при просмотре одновременно по осям X и Y
Ёмкость памяти 200 изображений / 10 000 результатов сварки (внутрення память), 50200 / 20000 с SD 8Гб
Интерфейсы ПК USB 2.0 mini-B, слот SD/SDHC до 32 Гб
Питание от сети переменного (100-240В, адаптер ADC-16) или постоянного (10-15В) тока, а также от съемной аккумуляторной батареи Li-ion 10.8 В (аккумулятор BU-16)
Емкость аккумулятора, мАч 6400
Ресурс заряда аккумулятора (С+ТУ, макс.) 300
Температура эксплуатации, °С -10 ~ +50
Температура хранения, °С -40 ~ +80
Относительная влажность, % 0 ~ 95
Предельная скорость ветра, м/сек не более 15
Размеры, мм 128x154x130
Масса, кг 2,2
