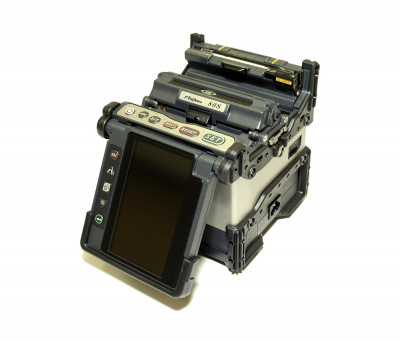

Fujikura FSM-80S (70S)
Сверхбыстрый аппарат для сварки оптических волокон Fujikura FSM-80S (70S)
Производитель Fujikura
Срок гарантии 1 год
Быстрый переход
Описание Спецификация Галерея Комплект поставки
Описание
Fujikura FSM-80S (70S) новый аппарат для сварки оптических волокон от ведущего производителя. В Россию, СНГ и некоторые другие страны поставляется с индексом FSM-80S, на остальные рынки с индексом 70S. При создании Fujikura FSM-80S использовались современные технические решения, которые позволили максимально уменьшить время сварки и термоусадки. На сварку оптических волокон Fujikura FSM-80S тратит всего 7 секунд, а термоусадка занимает от 14 секунд.
Новая система юстировки позволяет варить волокна с зачисткой 5 мм, а автоматическая ветрозащита сделала аппарат Fujikura FSM-80S еще более удобным. Аппарат позволяет работать с волокнами различных типов, среди которых G.651, G.652, G.653, G.654, G.655, G.657. Высокое качество сварки позволяет использовать Fujikura FSM-80S для различных целей: в лаборатории, на производстве и в "полевых" условиях.
Сварочный аппарат Fujikura FSM-80S приспособлен для работы в неблагоприятных условиях и имеет высокую степень защиты от пыли и влаги. Fujikura FSM-70S не боится ударов и падений с высоты до 76 сантиметров, позволяет проводить сварку волокон при температуре от -10°С до +50°С.
Большой экран 4,7'' и значительное увеличение свариваемых волокон позволяет максимально контролировать процесс сварки волокон. По одной оси увеличение достигает 300 крат.
Fujikura FSM-80S стал экономнее своего предшественника и по энергопотреблению: теперь на одном заряженном аккумуляторе можно сделать до 200 сварок с термоусадкой!

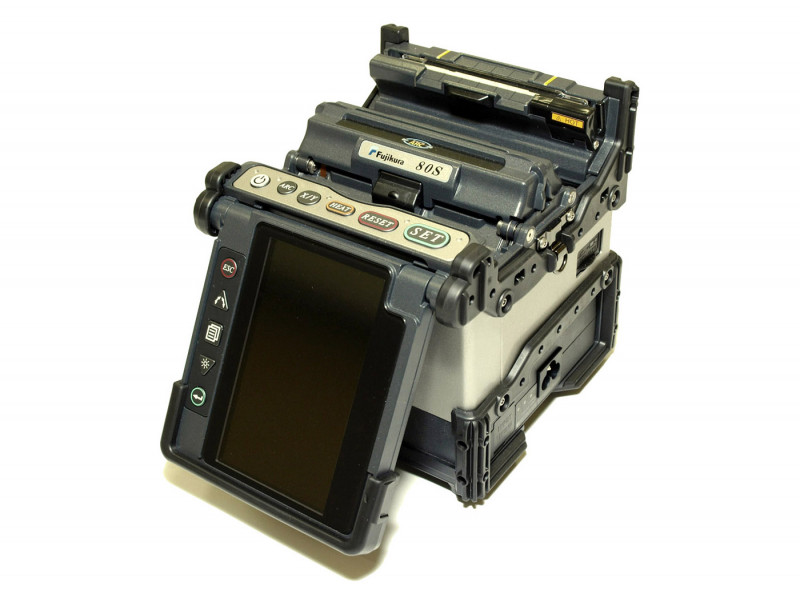

Галерея
Комплект поставки
Стандартная комплектация Fujikura 80S
| Наименование | Модель |
| Сварочный аппарат | Fujikura 80S |
| Электроды | ELCT2-20A |
| Прижимы | CLAMP-S70C |
| Сетевой адаптер/зарядное устройство | ADC-18 |
| Сетевой шнур | ACC-15 |
| Запасные электроды | ELCT2-20A |
| USB-кабель | USB-01 |
| Краткое руководство пользователя | Q-80S/19S |
| Руководство пользователя на русском языке | M-70 |
| Кейс жесткий (вкл. рабочий столик и ремень для переноски) | CC-30 |
| Дозатор для спирта | AP-01 |
| Отвертка | SD-01 |
| Лоток для КДЗС | SL-01 |
| Отчет о сварках |
Просим обратить внимание на то, что стандартная комплектация не содержит аккумулятора и скалывателя оптических волокон.
Расширенный комплект Fujikura 80S KIT A
| Сварочный аппарат Fujikura 80S в стандартной комплектации | |
| Аккумуляторная батарея | BTR-09 |
| Шнур для зарядки батареи для соединения BTR-09 и ADC-18 | DCC-18 |
| Прецизионный скалыватель | CT-30A |
Расширенный комплект Fujikura 80S KIT C
| Сварочный аппарат Fujikura 80S в стандартной комплектации | |
| Аккумуляторная батарея | BTR-09 |
| Шнур для зарядки батареи для соединения BTR-09 и ADC-18 | DCC-18 |
| Прецизионный скалыватель | CT-06A |
Спецификация
| Количество волокон | 1 |
| Тип свариваемых волокон | ОМ (G.652) ММ (G.651) DS (G.653) NZDS (G.655) CS (G.654) BIF (G.657) EDF |
| Диаметр свариваемых волокон, мкм | 80 ~ 150 |
| Диаметр покрытия волокон, мкм | 100 ~ 1000 |
| Длина зачищаемых волокон, мм | 5 ~ 16 мм – для внешнего покрытия 100 ~ 1000 мкм; |
| Допустимый угол скола, ° | 8 |
| Метод выравнивания волокон | По сердцевине |
| Потери на сварном соединении (OM/SM/DS/NZDS), дБ | 0,02 / 0,01 / 0,04 / 0,04 |
| Отражение от сварного соединения, дБ | >60 |
| Оценка потерь сварки | Есть |
| Тест на растяжение | Есть, 1,95 ~ 2,25N |
| Программы сварки | 100 |
| Время сварки (мин.), с | 7 |
| Ресурс электродов | 3000 |
| Программы термоусадки | 30 |
| Время термоусадки (мин.), сек | 14 |
| Термоусадочные трубки | 40 мм 60 мм Специальные |
| Тип дисплея | Сенсорный Цветной |
| Размер дисплея, " | 4,73 |
| Увеличение места сварки | 320х - просмотр по одной оси X или Y , 200х - при просмотре одновременно по осям X и Y |
| Ёмкость памяти | 2000 результатов сварки, 100 изображений |
| Интерфейсы ПК | USB 2.0 (Mini-B) |
| Питание | От сети переменного (100-240В) или постоянного (10 ~ 15В) тока, а также от съемной аккумуляторной батареи 14,8В. |
| Емкость аккумулятора, мАч | 4000 |
| Ресурс заряда аккумулятора (С+ТУ, макс.) | 200 |
| Дополнительные функции | Преднамеренное внесение потерь для создания в линии фиксированного аттенюатора 0,1 ~ 15 дБ с шагом 0,1 дБ |
| Температура эксплуатации, °С | -10 ~ +50 |
| Температура хранения, °С | -40 ~ +80 |
| Относительная влажность, % | 0 ~ 95 |
| Предельная скорость ветра, м/сек | не более 15 |
| Размеры, мм | 146 x 159 x 150 |
| Масса, кг | 2,7 |
