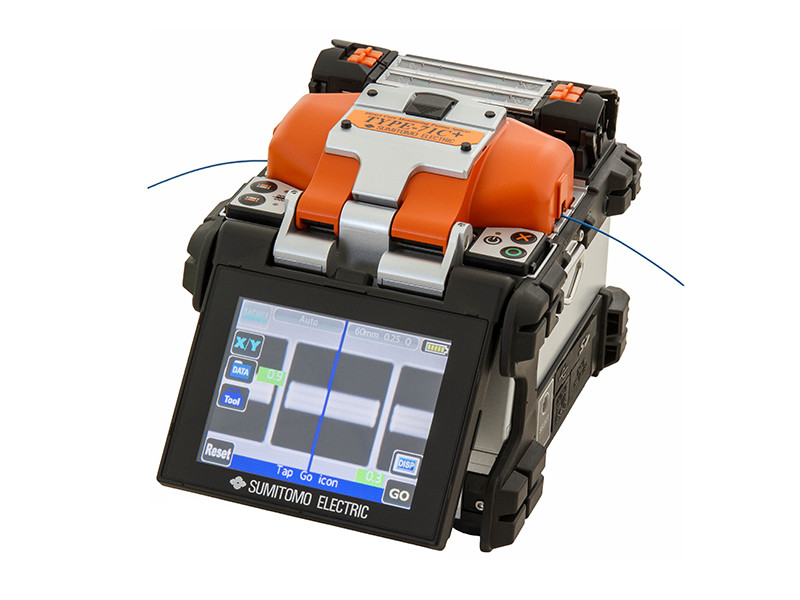

Sumitomo Type-71C+
Type-71C+ высокоточный аппарат для высокоточной сварки оптических волокон
Производитель Sumitomo
Срок гарантии 1 год
Быстрый переход
Описание Спецификация Галерея Комплект поставки
Описание
Sumitomo Type-71C+ это обновленная версия аппарата серии 71С. Новый аппарат для сварки оптических волокон имеет еще более впечатляющие характеристики и обеспечивает отличный результат сварки оптических волокон. Sumitomo Type-71C+ сводит и сваривает волокна за рекордные 6 секунд, при этом для юстировки использует фирменную технологию Sumitomo HDCM. Результат впечатляет - потери на месте сварки всего 0,01 дБ.
Сварочный аппарат Sumitomo Type-71C+ имеет в цветной сенсорный экран 4.1", поддерживает карты памяти. Две быстрые термоусадочные печи ускоряют работы по сварке: термоусадка фирменной трубки занимает всего 14 секунд. Для связи с мобильными устройствами аппарат имеет встроенный wi-fi адаптер, а для смартфонов разработано специализированное приложение SumiCloud™, позволяющее управлять аппаратом и принимать данные с него..
Аппарат Sumitomo Type-71C+ защищен от пыли и грязи - ему заслуженно присвоен класс защиты IP52, не боится падения с небольшой высоты. Что касается высоты над уровнем моря - то аппарат успешно сваривает волокна на высоте до 6000 метров!
Один заряженный аккумулятор позволит сделать около 200 сварок с термоусадкой. Кроме того, вы всегда можете просмотреть видеоподсказки по непонятным аспектам работы. что расширяет возможности применения сварочного аппарата.
Sumitomo Type-71C+ рекомендован для высококачественной сварки волокон в магистральных линиях, где затухание и структура шва имеют высокое значение.
Специальные функции
- Внесение потерь для создания в линии фиксированного аттенюатора от 0 до 15 дБ с шагом 0,01 дБ
- 2 автоматические термоусадочные печи
- Универсальные прижимы для буфера 250 мкм и 900 мкм
- Автоматическое определение типа волокна
- Беспроводное соединение по wi-fi
- Видеоинструкции по работе с аппаратом
Галерея
Комплект поставки
Сварочный аппарат Sumitomo Type-71C+
Сетевой адаптер ADC-1430S
Сетевой шнур питания PC-AC3
Аккумуляторная батарея BU-11
Чемодан для переноски CC-71+
Краткое руководство пользователя
Спецификация
| Количество волокон | 1 |
| Тип свариваемых волокон | ОМ (G.652) ММ (G.651) DS (G.653) NZDS (G.655) CS (G.654) BIF (G.657) EDF |
| Диаметр свариваемых волокон, мкм | 80 ~ 150 |
| Диаметр покрытия волокон, мкм | 100 ~ 1000 |
| Длина зачищаемых волокон, мм | 5 ~ 16 мм – для внешнего покрытия 100 ~ 1000 мкм; |
| Допустимый угол скола, ° | - |
| Технология выравнивания | HDCM (High-resolution Direct Core Monitoring) |
| Метод выравнивания волокон | По сердцевине |
| Потери на сварном соединении (OM/SM/DS/NZDS), дБ | 0,01 / 0,01 / 0,03 / 0,03 |
| Отражение от сварного соединения, дБ | >60 дБ |
| Оценка потерь сварки | Есть |
| Тест на растяжение | 1.96N (200 г) |
| Программы сварки | 300 |
| Время сварки (мин.), с | 6 |
| Ресурс электродов | 6000 |
| Программы термоусадки | 100 |
| Время термоусадки (мин.), сек | 14 |
| Термоусадочные трубки | 10 мм 20 мм 30 мм 40 мм 60 мм Специальные |
| Тип дисплея | Сенсорный Цветной |
| Размер дисплея, " | 4,1 |
| Увеличение места сварки | 320х (до 700x) - просмотр по одной оси X или Y , 88х - при просмотре одновременно по осям X и Y |
| Ёмкость памяти | 200 изображений / 10 000 результатов сварки (внутрення память), 50200 / 20000 с SD 8Гб |
| Интерфейсы ПК | USB 2.0 mini-B, слот SD/SDHC до 32 Гб |
| Питание | от сети переменного (100-240В, адаптер ADC-1430S) или постоянного (10-15В) тока, а также от съемной аккумуляторной батареи Li-ion 11.1 В |
| Емкость аккумулятора, мАч | 4600 |
| Ресурс заряда аккумулятора (С+ТУ, макс.) | 230 |
| Температура эксплуатации, °С | -10 ~ +50 |
| Температура хранения, °С | -40 ~ +80 |
| Относительная влажность, % | 0 ~ 95 |
| Предельная скорость ветра, м/сек | не более 15 |
| Размеры, мм | 120x154x130 |
| Масса, кг | 2,1 |
