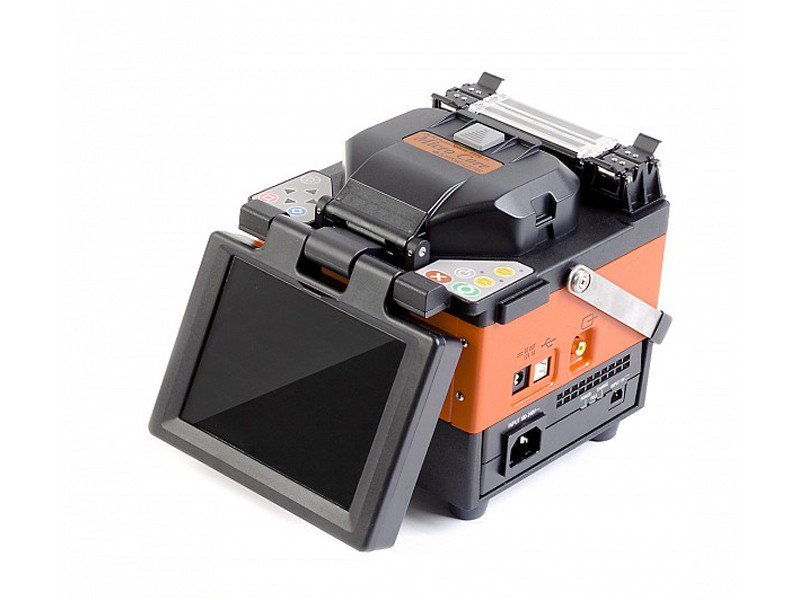

Sumitomo Type-39
Type-39 универсальный аппарат для сварки оптических волокон среднего сегмента
Производитель Sumitomo
Срок гарантии 1 год
Быстрый переход
Описание Спецификация Галерея
Описание
Сварочный аппарат Sumitomo Type-39 с момента появления на российском рынке зарекомендовал себя как высокопроизводительный многофункциональный прибор для монтажа оптических сетей связи. Аппарат Sumitomo Type-39 позволяет производить сращивание оптических волокон всех распространенных типов: SM, MM, DS, NZDS, CS, а так же волокна легированные эрбием. Юстировка по сердцевине волокна с технологией HDCM (High resolution Direct Core Monitoring) и прогрессивная система формирования дуги сварки в Sumitomo Type-39 позволяет стабильно получать отличные результаты сращивания оптических волокон.
Sumitomo Type-39 оснащен цветным дисплеем 5,6", на котором отображаются настройки аппарата и процесс юстировки и сварки оптических волокон.
Особенностью аппарата для сварки оптических волокон Sumitomo Type-39 является наличие двух термоусадочных печей, которые значительно ускоряют процесс монтажа ВОЛС. Кроме того, Sumitomo Type-39 позволяет начинать процесс термоусадки автоматически при закрытии крышки. В Sumitomo Type-39 поддерживаются термоусадочные трубки длиной до 60 мм.
Производитель может начинаться автома заявляет ресурс аккумулятора в 200 сварок с термоусадкой, что является одним из лучших показателей на рынке.
Обратите внимание: модель Sumitomo Type-39 снята с производства
Галерея
Спецификация
| Количество волокон | 1 |
| Тип свариваемых волокон | ОМ (G.652) ММ (G.651) DS (G.653) NZDS (G.655) CS (G.654) BIF (G.657) EDF |
| Диаметр свариваемых волокон, мкм | 80 ~ 150 |
| Диаметр покрытия волокон, мкм | 100 ~ 1000 |
| Длина зачищаемых волокон, мм | 8 ~ 16 мм – для внешнего покрытия не более 250 мкм; 16 мм – для внешнего покрытия 250 ~ 1000 мкм; |
| Допустимый угол скола, ° | 8 |
| Технология выравнивания | HDCM (High-resolution Direct Core Monitoring) |
| Метод выравнивания волокон | По сердцевине |
| Потери на сварном соединении (OM/SM/DS/NZDS), дБ | 0,02 / 0,01 / 0,04 / 0,04 |
| Отражение от сварного соединения, дБ | > 70 дБ |
| Оценка потерь сварки | Есть |
| Тест на растяжение | Есть, 2N (~ 200 гр.) |
| Программы сварки | 48 настраиваемых |
| Время сварки (мин.), с | 9 |
| Ресурс электродов | 3000 |
| Программы термоусадки | 20 |
| Время термоусадки (мин.), сек | 35 |
| Термоусадочные трубки | 40 мм 60 мм |
| Тип дисплея | Цветной |
| Размер дисплея, " | 5,6 |
| Увеличение места сварки | 320х - просмотр по одной оси X или Y , 160х - при просмотре одновременно по осям X и Y |
| Ёмкость памяти | 2000 результатов и параметров сварки |
| Интерфейсы ПК | USB Type-B, RCA/NTSC |
| Питание | от сети переменного (100-240В, адаптер ADC-1430) или постоянного (10-15В) тока, а также от съемной аккумуляторной батареи Li-ion 11.1 В |
| Емкость аккумулятора, мАч | 4600 |
| Ресурс заряда аккумулятора (С+ТУ, макс.) | 200 |
| Дополнительные функции | Преднамеренное внесение потерь для создания в линии фиксированного аттенюатора, начиная до 15 дБ с шагом 0,01 дБ; 2 термоусадочных печи |
| Температура эксплуатации, °С | -10 ~ +50 |
| Температура хранения, °С | -40 ~ +70 |
| Относительная влажность, % | 0 ~ 95 |
| Предельная скорость ветра, м/сек | не более 15 |
| Размеры, мм | 150x150x150 |
| Масса, кг | 2,8 |
