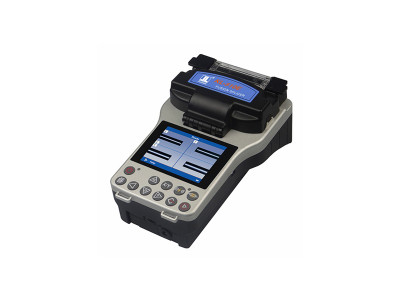

Jilong KL-510e

KL-510e первый смарт-аппарат для сварки оптических волокон от компании Jilong

Производитель Jilong

Срок гарантии 1 год

Быстрый переход
Описание Спецификация Галерея

Описание

Jilong KL-510e легкий и быстрый сварочный аппарат, поддерживающий работу со всеми типами волокон. Аппарат KL-510e в первую очередь предназначен для линейных бригад, осуществляющих текущее обслуживание волоконно-оптических линий связи. Масса аппарата составляет всего 1.1 кг, а размеры 193 мм × 125 мм × 85 мм, что делает инженеров по обслуживанию еще более мобильными.

Основные характеристики и KL-510e унаследовал от других моделей серии KL-5x0e: потери на сварном шве не превысят 2 дБ, а время сварки и термоусадки составляет порядка 40 секунд.

Аппарат KL-510e содержит систему определения параметров заложенных волокон (угол скола, смещение сердцевины/оболочки и проч.) и параметров окружающей среды.

Экран 3,5'' позволяет отображать оптические волокна с увеличением до 120 крат, весь процесс сварки, а так же выполнять настройку аппарата с помощью встроенной клавиатуры KL-510e.

Сварочный аппарат KL-510e поставляется в комплекте с литиевой батареей на 2600 мАч, которая позволяет выполнить на одном полностью заряженном аккумуляторе до 150 сварок. Заряд батареи можно в любой момент вывести на экран KL-510e.

Сервис и гарантийное обслуживание аппаратов KL-510e производится на базе сервисного центра НПО «СКЕО» сертифицированным специалистом.

Галерея

Спецификация

Количество волокон	1
Тип свариваемых волокон	ОМ (G.652) ММ (G.651) DS (G.653) NZDS (G.655)
Диаметр свариваемых волокон, мкм	80 ~ 150
Диаметр покрытия волокон, мкм	100 ~ 1000
Длина зачищаемых волокон, мм	12 ~ 16 мм – для внешнего покрытия не более 250 мкм;
Допустимый угол скола, °	10
Метод выравнивания волокон	По сердцевине По оболочке Ручной режим
Потери на сварном соединении (OM/SM/DS/NZDS), дБ	0,02 (SM) 0,01 (ММ) 0,04 (DS), 0,04 (NZDS)
Отражение от сварного соединения, дБ	>60
Оценка потерь сварки	Есть
Тест на растяжение	Есть, 2N (~ 200 гр.)
Программы сварки	53+40
Время сварки (мин.), с	9
Ресурс электродов	2500
Программы термоусадки	9+24
Время термоусадки (мин.), сек	30
Термоусадочные трубки	40 мм 60 мм
Тип дисплея	Цветной
Размер дисплея, "	3,5
Увеличение места сварки	120х - просмотр по одной оси X или Y, 60х - при просмотре одновременно по осям X и Y
Ёмкость памяти	До 4000 последних результатов сварок (20 параметров)
Интерфейсы ПК	USB
Питание	От сети переменного (100-240В) или постоянного (13,5В) тока, а также от съемной аккумуляторной батареи
Емкость аккумулятора, мАч	2600
Ресурс заряда аккумулятора (С+ТУ, макс.)	150
Дополнительные функции	Съёмные фиксаторы
Температура эксплуатации, °С	-10 ~ +50
Температура хранения, °С	-40 ~ +60
Относительная влажность, %	0 ~ 95
Предельная скорость ветра, м/сек	не более 15
Размеры, мм	193 x 125 x 85
Масса, кг	1,1

Jilong KL-510e

Описание

Галерея

Спецификация

Сопутствующие товары

Jilong KL-280G

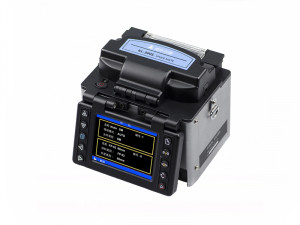

Jilong KL-500 (KL-300S)

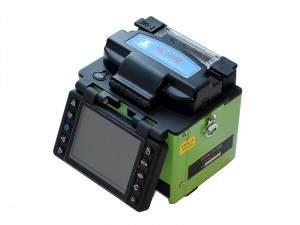

Jilong KL-500e
