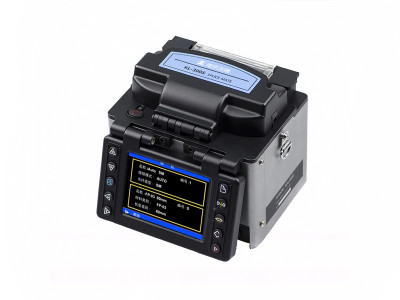

Jilong KL-500 (KL-300S)

KL-500 (KL-300S) - аппарат для сварки ВОЛС с широким набором функций

Производитель Jilong

Срок гарантии 1 год

Быстрый переход
Описание Спецификация Галерея

Описание

Новый компактный аппарат для сварки оптических волокон KL-500 (KL-300S) предназначен для использования при монтаже и обслуживании ВОЛС. Размеры аппарата KL-500 (KL-300S) составляют всего 125x105x113 мм. От предыдущих моделей аппараты KL-500 (KL-300S) отличаются наличием съемных фиксаторов оптического волокна, которые позволяют более точно работать с волокном без покрытия, пигтейлами и разнообразными кабелями FTTx.

Встроенная клавиатура и цветной дисплей размером 3.5" делают управление аппаратом KL-500 (KL-300S) простым и понятным. На дисплее KL-500 (KL-300S) можно наблюдать весь процесс сварки оптических волокон. Аппарат поддерживает 125-кратное увеличение изображения волокон в двух плоскостях.

KL-500 (KL-300S) оснащен Li-Ion аккумулятором, позволяющим произвести до 120 сварок с термоусадкой без подзарядки.

Время сварки волокон у аппарата KL-500 (KL-300S) осталось прежним и не превышает 9 секунд. В печи KL-500 (KL-300S) могут использоваться гильзы длиной до 60 мм и микроКДЗС. Термоусадка КДЗС может производиться на встроенной печи KL-500 (KL-300S) одновременно со сваркой. Такая возможность обеспечивает высокую производительность аппарата KL-500 (KL-300S). Наборы параметров сварки волокон и термоусадки КДЗС могут быть сохранены в программах, которых в KL-500 (KL-300S) насчитывается более 90 для сварки и более 30 для термоусадки.

Сервис и гарантийное обслуживание аппаратов KL-500 (KL-300S) производится на базе сервисного центра НПО «СКЕО» сертифицированным специалистом.

Галерея

Спецификация

Количество волокон	1
Тип свариваемых волокон	ОМ (G.652) ММ (G.651) DS (G.653) NZDS (G.655)
Диаметр свариваемых волокон, мкм	80 ~ 150
Диаметр покрытия волокон, мкм	100 ~ 1000
Длина зачищаемых волокон, мм	8 ~ 16 мм – для внешнего покрытия не более 250 мкм; 16 мм – для внешнего покрытия 250 ~ 1000 мкм;
Допустимый угол скола, °	10
Метод выравнивания волокон	По сердцевине
Потери на сварном соединении (OM/SM/DS/NZDS), дБ	0,02 / 0,01 / 0,04 / 0,04
Отражение от сварного соединения, дБ	>60
Оценка потерь сварки	Есть
Тест на растяжение	Есть, 2N (~ 200 гр.)
Программы сварки	53+40
Время сварки (мин.), с	9
Ресурс электродов	2500
Программы термоусадки	9+24
Время термоусадки (мин.), сек	30
Термоусадочные трубки	40 мм 60 мм
Тип дисплея	Цветной
Размер дисплея, "	3,5
Увеличение места сварки	125х - просмотр по одной оси X или Y, 65х - при просмотре одновременно по осям X и Y
Ёмкость памяти	До 4000 последних результатов сварок (20 параметров)
Интерфейсы ПК	USB
Питание	От сети переменного (100-240В) или постоянного (12В 25W) тока, а также от съемной аккумуляторной Li-батареи 12В
Емкость аккумулятора, мАч	6600
Ресурс заряда аккумулятора (С+ТУ, макс.)	120
Дополнительные функции	Съёмные фиксаторы
Температура эксплуатации, °С	-10 ~ +50
Температура хранения, °С	-40 ~ +60
Относительная влажность, %	0 ~ 95
Предельная скорость ветра, м/сек	не более 15
Размеры, мм	125x105x113
Масса, кг	1,48
