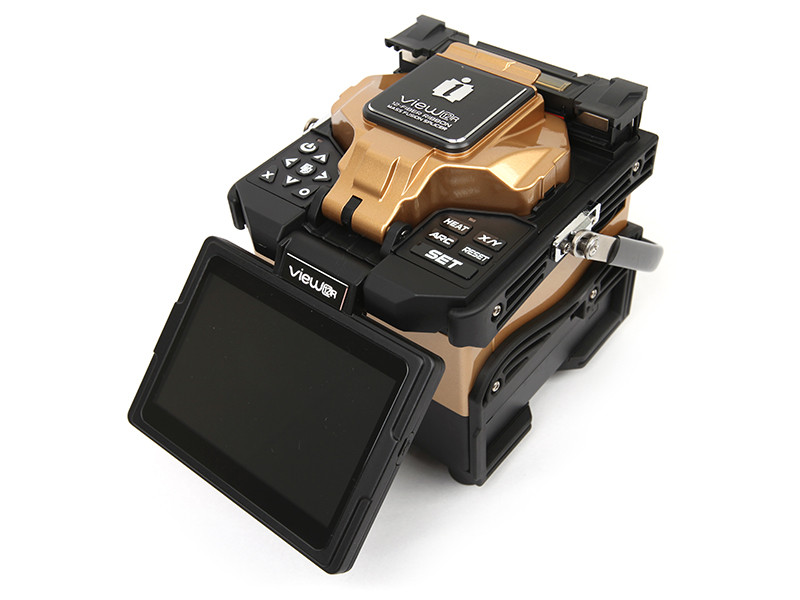

Inno Instrument VIEW12R

Первый сварочный аппарат Inno Instruments с поддержкой сварки ленточного волокна

Производитель INNO

Срок гарантии 3 года

Быстрый переход
Описание Спецификация Галерея Комплект поставки

Описание

Inno VIEW12R это аппарат для сварки ленточных оптических волокон. Это первый аппарат для волокон такого типа от Inno Instruments. Inno VIEW12R обладает прижимами оптического волокна, которые позволяют ровно укладывать как одиночное оптическое волокно, так и ленточное с количеством волокон от 2 до 12.

Сварочный аппарат VIEW12R полностью автоматизирован и позволяет не только проводить сварку одним касанием, но и выравнивать одиночные и ленточные волокна в WWW-канавках за счет наличия моторизованных прижимов. Моторизованные прижимы помогают точно выровнять волокна в WWW-канавках, что уменьшает результирующие потери на сварном шве и увеличивает качество сварки.

Двойное касание сенсорного дисплея позволяет увеличивать и уменьшать изображение. На одном заряженном аккумуляторе VIEW12R позволяет провести до 220 сварок.

Особенности INNO View12R

Ленты до 12 волокон
Время сварки ленты 15 секунд
Быстрая термоусадка
220 сварок с термоусадкой
Универсальные
Защита от пыли, влаги и механических повреждений
Сенсорный экран 5" с высоким разрешением
Гарантия 3 года

Сварочный аппарат INNO VIEW12R комплектуется скалывателем оптических волокон INNO V7, который позволяет скалывать оптические волокна и кабели толщиной с минимальными требованиями к зачищенному участку. В комплекте поставки VIEW12R так же есть термостриппер TS-8, который упрощает очистку ленточных и одиночных волокон.

Гарантия на сварочный аппарат INNO VIEW12R составляет 3 года. Обслуживание аппаратов INNO производится в сервисном центре "СКЕО".

Галерея

Комплект поставки

Аппарат INNO VIEW12R
Скалыватель V7
Термостриппер TS-8
Держатель 12 волокон FH-12L / FH-12R
Держатель 8 волокон FH-8L / FH-8R
Держатель 4 волокна FH-4L / FH-4R
Универсальный держатель 250/900 мкм FH-UL / FH-UR
Держатель коннекторов FH-SOC-R
Сегмент печи для сварных коннекторов HTS-SOC
Источник питания JS-180300
Лоток для сваренных волокон CG-22
Электроды запасные E-50
Батарея LBT-20
Кабель питания ACC-25
Кабель HDMI-15
Кабель DIN-18
Зарядное устройство в автоприкуриватель CJ-11
Зарядное устройство стриппера AR-8
Щетка для v-канавок CB-01
Кейс NBX-35

Дополнительно для VIEW12R можно приобрести

Держатель 10 волокон FH-10L / FH-10R
Держатель 6 волокон FH-6L / FH-6R
Держатель 2 волокна FH-2L / FH-2R
Держатель волокна 250 мкм FH-250L / FH-250R
Держатель волокна 900 мкм FH-900L / FH-900R

Спецификация

Количество волокон	12
Тип свариваемых волокон	ОМ (G.652) ММ (G.651) DS (G.653) NZDS (G.655) BIF (G.657)
Диаметр свариваемых волокон, мкм	125
Диаметр покрытия волокон, мкм	250-400 (лента), 250-900 (одиночное волокно)
Длина зачищаемых волокон, мм	10 ~ 13 мм
Допустимый угол скола, °	2
Метод выравнивания волокон	По сердцевине
Потери на сварном соединении (OM/SM/DS/NZDS), дБ	0,05 / 0,02 / 0,08 / 0,08 / 0,05
Отражение от сварного соединения, дБ	> 60
Оценка потерь сварки	Есть
Тест на растяжение	Есть, 1,96 ~ 2,25N
Программы сварки	100
Время сварки (мин.), с	9
Ресурс электродов	1500
Программы термоусадки	32
Время термоусадки (мин.), сек	20
Термоусадочные трубки	20 мм 30 мм 40 мм 60 мм Специальные
Тип дисплея	Сенсорный Цветной
Размер дисплея, "	5
Увеличение места сварки	250х - просмотр по одной оси X или Y, 250x по X/Y
Ёмкость памяти	2000 результатов
Интерфейсы ПК	micro-HDMI
Питание	От сети переменного (100-240В) или постоянного (9-14В) тока, а также от съемной аккумуляторной батареи 11,1В.
Емкость аккумулятора, мАч	8700
Ресурс заряда аккумулятора (С+ТУ, макс.)	220
Дополнительные функции	Сенсорный экран; Режим сохранения энергии; Подсветка рабочей области юстировочного механизма; Автоматические прижимы Быстрая печь
Температура эксплуатации, °С	-10 ~ +50
Температура хранения, °С	-40 ~ +80
Относительная влажность, %	0 ~ 95
Предельная скорость ветра, м/сек	не более 15
Размеры, мм	143 x 163 x 167
Масса, кг	2,64
