Inno Instrument View3

Inno Instrument View3

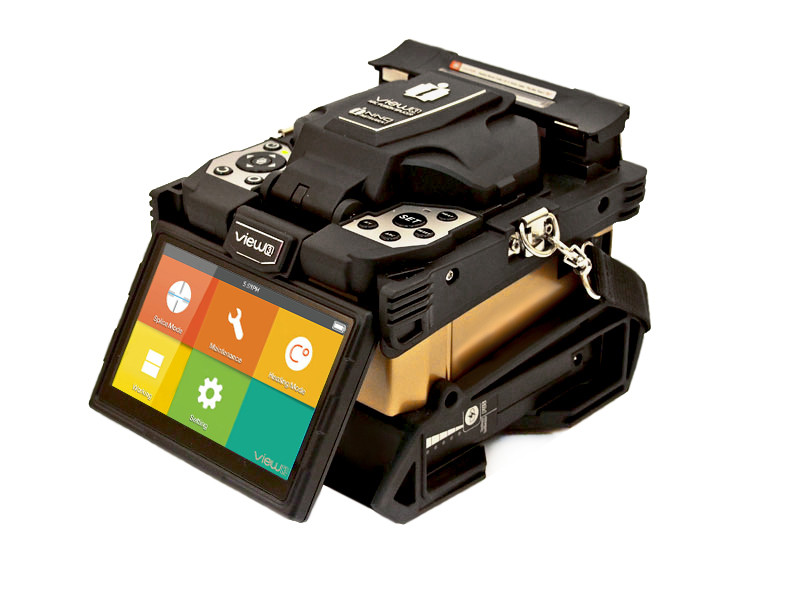

INNO View3 - быстрый аппарат для городских сетей связи

Производитель INNO

Срок гарантии 3 года

Описание

INNO View3 — новейший сварочный аппарат для сетей FTTH и PON с юстировкой по оболочке волокна. В отличии от аналогов, INNO View3 выравнивает волокна в двух плоскостях, что позволяет добиваться результатов сварки, аналогичных результатам аппаратов с юстировкой по сердцевине!

В аппарате INNO View3 используется оптическая система нового поколения, в которой не применяются зеркала. Это позволило исключить из сварочного аппарата лишнюю точку отказа (ситуация с загрязнением зеркал). Конструкция кареток и юстировочного механизма INNO View3 универсальная и позволяет производить сварку оптических волокон в буфере 250 мкм, 900 мкм, 2 и 3 мм, а так же с плоским кабелем FTTx. Для сварки может использоваться сварной оптический коннектор.

Сварка оптических волокон не занимает у View3 более 9 секунд с учетом выравнивания волокон и теста на разрыв.

Отдельного внимания заслуживает экран View3: он защищен закаленным стеклом и имеет высокое разрешение. За счет высокой контрастности вся информация отлично видна даже при работе под ярким солнцем. Управление View3 смешанное: аппарат имеет клавиатуру и сенсорный экран. Такое сочетание позволило упростить работу и сделать процесс сварки еще более легким.

Особенности INNO View3

  • Диаметр оболочки волокон от 125 мкм до 3 мм
  • Сварка плоских кабелей типа FTTH (2×3 мм) и разъемов
  • Универсальные прижимы волокон
  • Защита от пыли, влаги и механических повреждений
  • Сенсорный экран с высоким разрешением
  • 170 сварок с термоусадкой
  • Ресурс электродов 3500 сварок
  • Гарантия 3 года

В комплект аппарата INNO View3 входит скалыватель INNO VF-15H, который позволяет скалывать оптические волокна и кабели толщиной 125 мкм - 3 мм, минимальная длина волокна - всего 5 мм!

На одном заряженном аккумуляторе View3 позволит сделать более 150 сварок с термоусадкой. При этом может быть использована светодиодная подсветка рабочей области. Термоусадочная печь аппарата позволяет работать с КДЗС любых размеров.

Сварочный аппарат INNO View3 сопровождается длительной заводской гарантией 3 года. Обслуживание аппаратов INNO производится в сервисном центре "СКЕО".

Галерея

Комплект поставки

  • Сварочный аппарат INNO View3
  • Прецизионный скалыватель INNO VF-15H
  • Съёмные зажимы FH-40S
  • Кейс NBX-35
  • Ремень для переноски
  • Стриппер DC-300A или аналог
  • Электроды E-50
  • Лоток для охлаждения КДЗС
  • Аккумулятор LBT-40
  • Блок питания/зарядки внешний
  • Кабель для подключения блока питания к сети питания 220V ACC-25

Спецификация

Количество волокон 1
Тип свариваемых волокон ОМ (G.652) ММ (G.651) DS (G.653) NZDS (G.655)
Диаметр свариваемых волокон, мкм 80 ~ 150
Диаметр покрытия волокон, мкм 125 ~ 1000
Длина зачищаемых волокон, мм 5 ~ 16 мм – для внешнего покрытия 125 ~ 1000 мкм
Допустимый угол скола, ° 2
Технология выравнивания ACA (Active Clad-Aligment)
Метод выравнивания волокон По оболочке
Потери на сварном соединении (OM/SM/DS/NZDS), дБ 0,02 / 0,01 / 0,04 / 0,04
Отражение от сварного соединения, дБ > 60
Оценка потерь сварки Есть
Тест на растяжение Есть, 1,96 ~ 2,25N
Программы сварки 35
Время сварки (мин.), с 9
Ресурс электродов 3500
Программы термоусадки 25
Время термоусадки (мин.), сек 35
Термоусадочные трубки 20 мм 30 мм 40 мм 60 мм
Тип дисплея Цветной
Размер дисплея, " 5
Увеличение места сварки 320х - просмотр по одной оси X или Y , 160х - при просмотре одновременно по осям X и Y
Ёмкость памяти 2000 результатов
Интерфейсы ПК USB 2.0, mini USB, HDMI
Питание От сети переменного (100-240В) или постоянного (9-14В) тока, а также от съемной аккумуляторной батареи 11,1В
Емкость аккумулятора, мАч 4200
Ресурс заряда аккумулятора (С+ТУ, макс.) 170
Дополнительные функции Сенсорный экран;
Режим сохранения энергии;
Подсветка рабочей области юстировочного механизма;
Закаленное стекло экрана;
Температура эксплуатации, °С -10 ~ +50
Температура хранения, °С -40 ~ +80
Относительная влажность, % 0 ~ 95
Предельная скорость ветра, м/сек не более 15
Размеры, мм 177 x 147 x 153
Масса, кг 2,35
