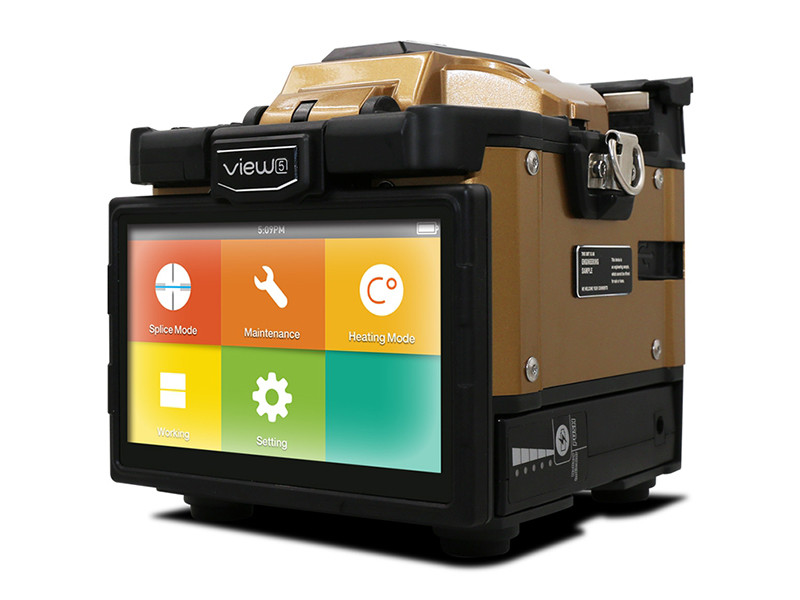

Inno Instrument View5

Inno Instrument View5

Inno View5 это новый универсальный аппарат, пришедший на смену серии IFS-15

Производитель INNO

Срок гарантии 3 года

Описание

INNO View5 — новый аппарат для сварки волокон, пришедший на замену серии IFS-15. Аппарат позволяет производить качественную сварку волокон с юстировкой по сердцевине волокна.

Аппарат INNO View5 не использует зеркала при выравнивании волокон и имеет высочайшую кратность увеличения места сварки - до 520 раз. Каретки INNO View5 универсальные и позволяют производить сварку оптических волокон в буфере 250 мкм, 900 мкм, 2 и 3 мм, а так же с плоским кабелем FTTx. Аппарат поддерживает возможность сварки сварных оптических коннекторов.

Важной возможностью аппарата является создание в линии фиксированного аттенюатора с величиной затухания от 0.1 до 20 дБ с шагом 0.1. Эта новая функция аппаратов INNO окончательно стирает грань различий с аппаратами японских производителей!

Особенности INNO View5

  • Диаметр оболочки волокон от 250 мкм до 3 мм
  • Сварка плоских кабелей типа FTTH (2×3 мм) и разъемов
  • Керамические прижимы волокон
  • Защита от пыли, влаги и механических повреждений
  • Экран сенсорный 5" с высоким разрешением
  • 170 сварок с термоусадкой
  • Ресурс электродов 3500 сварок
  • Гарантия 3 года

В комплект аппарата INNO View5 входит скалыватель INNO VF-15H, который позволяет скалывать оптические волокна и кабели толщиной 125 мкм - 3 мм, минимальная длина волокна - всего 5 мм!

Гарантия на сварочный аппарат INNO View5 составляет 3 года. Обслуживание аппаратов INNO производится в сервисном центре "СКЕО".

Галерея

Комплект поставки

  • Сварочный аппарат INNO View5
  • Прецизионный скалыватель INNO VF-15H
  • Съёмные зажимы VFH-40 / АР-SOH
  • Кейс NBX-35
  • Ремень для переноски
  • Электроды E-50
  • Лоток для охлаждения КДЗС
  • Аккумулятор LBT-40
  • Блок питания/зарядки внешний
  • Кабель для подключения блока питания к сети питания 220V ACC-25

Спецификация

Количество волокон 1
Тип свариваемых волокон ОМ (G.652) ММ (G.651) DS (G.653) NZDS (G.655) BIF (G.657)
Диаметр свариваемых волокон, мкм 80 ~ 150
Диаметр покрытия волокон, мкм 125 ~ 3000
Длина зачищаемых волокон, мм 5 ~ 16 мм – для внешнего покрытия 125 ~ 1000 мкм
Допустимый угол скола, ° 2
Метод выравнивания волокон По сердцевине
Потери на сварном соединении (OM/SM/DS/NZDS), дБ 0,02 (SM) 0,01 (ММ) 0,04 (DS), 0,04 (NZDS) 0,02 (G.657)
Отражение от сварного соединения, дБ > 60
Оценка потерь сварки Есть
Тест на растяжение Есть, 1,96 ~ 2,25N
Программы сварки 17+111
Время сварки (мин.), с 9
Ресурс электродов 3500
Программы термоусадки 6+26
Время термоусадки (мин.), сек 30
Термоусадочные трубки 20 мм 30 мм 40 мм 60 мм
Тип дисплея Сенсорный Цветной
Размер дисплея, " 5
Увеличение места сварки 520х - просмотр по одной оси X или Y
Ёмкость памяти 2000 результатов
Интерфейсы ПК USB 2.0, mini USB
Питание От сети переменного (100-240В) или постоянного (9-14В) тока, а также от съемной аккумуляторной батареи 11,1
Емкость аккумулятора, мАч 4200
Ресурс заряда аккумулятора (С+ТУ, макс.) 170
Дополнительные функции Сенсорный экран;
Создание аттенюатора до 20 дБ
Режим сохранения энергии;
Подсветка рабочей области юстировочного механизма;
Керамические прижимы
Температура эксплуатации, °С -10 ~ +50
Температура хранения, °С -40 ~ +80
Относительная влажность, % 0 ~ 95
Предельная скорость ветра, м/сек не более 15
Размеры, мм 130 x 147 x 155
Масса, кг 2,21
