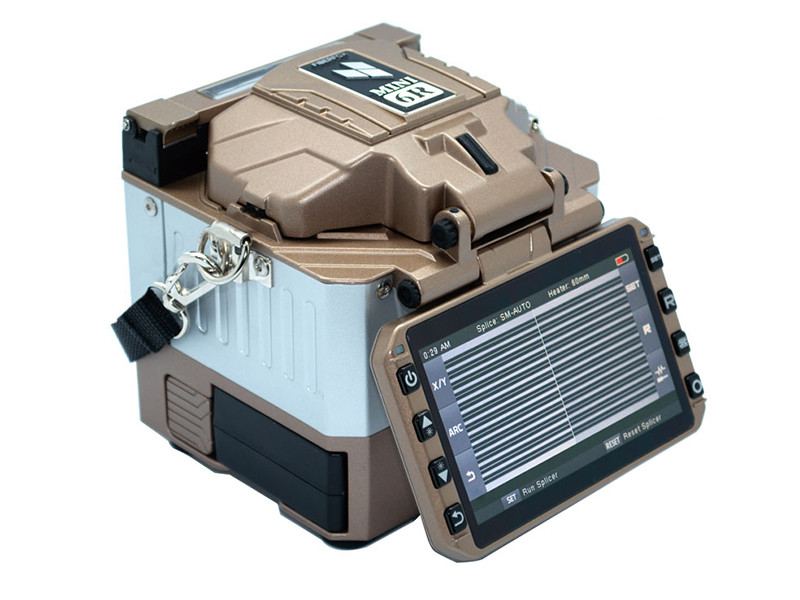

FiberFox Mini 6R
Компактный аппарат FiberFox Mini 6R предназначен для сварки одиночного и ленточного волокна.
Производитель FiberFox
Срок гарантии 3 года
Быстрый переход
Описание Спецификация Галерея Комплект поставки
Описание
FiberFox Mini 6R - автоматический сварочный аппарат, предназначенный для сварки ленточных оптических волокон, с количеством световодов от 1 до 12. FiberFox Mini 6R оснащен системой выравнивания по сердцевине и функцией автоматического определения типа волокна. FiberFox Mini 6R может сваривать волокна всех типов, включая ленточные и сверхгибкие волокна G.657.
Клавиши управления сварочным аппаратом FiberFox Mini 6R, как у всех аппаратов серии, вынесены на блок экрана, что позволило значительно уменьшить габариты - они составляют менее 13 см в каждом измерении. Возможность автоматической калибровки дуги FiberFox Mini 6R позволяет поддерживать состояние аппарата в оптимальном состоянии.
FiberFox Mini 6R комплектуется двумя аккумуляторами, с которыми аппарат может сделать до 240 сварок с термоусадкой. При этом в FiberFox Mini 6R используется высокопроизводительная печь, позволяющая монтировать на одиночные оптические волокна КДЗС за 20 секунд!
Галерея
Комплект поставки
- Сварочный аппарат Mini 6R
- Скалыватель Mini 50G
- Аккумуляторная батарея x 2 шт.
- Кейс для переноски
- Зарядное устройство
- Запасные электроды
- Лоток для охлаждения КДЗС
- Держатели волокна
- Универсальный зажим для оптических коннекторов
- Сетевой шнур
Спецификация
| Количество волокон | 12 |
| Тип свариваемых волокон | ОМ (G.652) ММ (G.651) DS (G.653) NZDS (G.655) BIF (G.657) |
| Диаметр свариваемых волокон, мкм | 125 (1 волокно) / 125 (ленточное волокно) |
| Диаметр покрытия волокон, мкм | 160 ~ 3000 (1 волокно) / 250 ~ 400 (ленточное волокно) |
| Длина зачищаемых волокон, мм | 13 мм |
| Метод выравнивания волокон | По сердцевине |
| Потери на сварном соединении (OM/SM/DS/NZDS), дБ | 0,03 / 0,02 / 0,08 / 0,08 |
| Отражение от сварного соединения, дБ | > 60 дБ |
| Оценка потерь сварки | Есть |
| Тест на растяжение | Есть, 1,95 ~ 2,25N, 4,4N (опционально) |
| Программы сварки | 100 |
| Время сварки (мин.), с | 15 |
| Ресурс электродов | 1500 |
| Программы термоусадки | 32 |
| Время термоусадки (мин.), сек | 20 |
| Термоусадочные трубки | 40 мм 60 мм |
| Тип дисплея | Сенсорный Цветной |
| Размер дисплея, " | 4,3 |
| Увеличение места сварки | 60х - просмотр по одной оси X или Y , 33х - при просмотре одновременно по осям X и Y |
| Ёмкость памяти | 2000 результатов |
| Интерфейсы ПК | USB 2.0 (Mini-B) |
| Питание | От сети переменного (100-240В) или постоянного (9 ~ 14В) тока, а также от съемной аккумуляторной батареи |
| Емкость аккумулятора, мАч | 3000 |
| Ресурс заряда аккумулятора (С+ТУ, макс.) | 120 |
| Дополнительные функции | Определение типа волокна; Универсальный прижим для кабелей 0.25/0.9/2.0/2.4/3.0 мм; Закаленное стекло экрана; 2 батареи в комплекте; Сварка SOC-коннекторов |
| Температура эксплуатации, °С | -15 ~ +60 |
| Температура хранения, °С | -40 ~ +80 (-20 ~ +30 для батареи) |
| Относительная влажность, % | 0 ~ 95 |
| Предельная скорость ветра, м/сек | не более 15 |
| Размеры, мм | 123 x 124 x 138 |
| Масса, кг | 1,90 |
