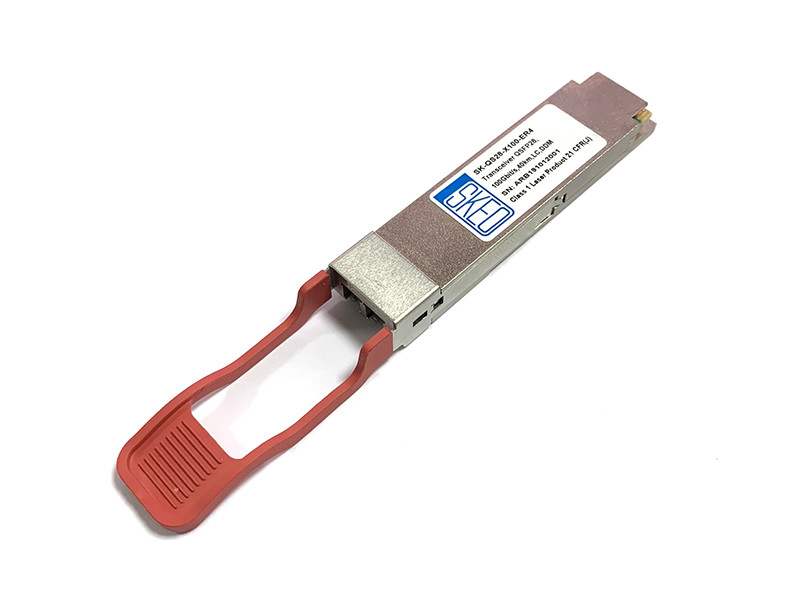

Модуль оптический QSFP28, 100Гбит/с, 40 км, ER4

Модуль оптический QSFP28, 100Гбит/с, 40 км, ER4

Модуль оптический QSFP28, 100 Гбит/с, до 40 км, LC, DDM

Производитель СКЕО

Гарантия 3 года

Информация для заказа

Артикул SK-QS28-X100-ER4

Описание

Оптические модули SK-QS28-X100-ER4 устанавливаются в слоты телекоммуникационного оборудования и обеспечивает скорость передачи данных до 100 Гбит/с. Модули имеют форм-фактор QSFP28 и совместимы с любым оборудованием, соответствующим QSFP28 MSA. SK-QS28-X100-ER4 обеспечивают стабильную передачу данных на расстояние до 40 км с функцией FEC и до 30 км без FEC.

Двухволоконные модули SK-QS28-X100-ER4 используют для передачи 4 канала со скоростью передачи данных до 25.78125 Гбит/с каждый. Все каналы передаются на 4 длинах волн 1295.56, 1300.05, 1304.58, 1309.14 нм и объединяются через встроенный мультиплексор. На приемной стороне демультиплексор QSFP28 разделяет сигналы и направляет каждый из них на отдельный APD приемник, все сигналы дополнительно обрабатываются 4-х канальным контроллером CDR (Clock and Data Recovery), который восстанавливает форму и снижает джиттер электрического сигнала. Подключение к линии через дуплексный коннектор типа LC.

Модули имеют встроенную функцию цифрового мониторинга параметров QSFP28 для каждого из четырех каналов, среди которых уровни излучения на приемнике и передатчике, параметры питания, температура QSFP28. При наличии функции DDM оператор системы управления сетью может своевременно увидеть изменения в работе модуля и предотвратить возможные проблемы в сети.

Для обеспечения совместимости с оборудованием различных вендоров мы осуществляем прошивку модулей QSFP28. Информацию о планируемом использовании модулей в оборудовании, требующем специфической прошивки QSFP28 (HP, Alcatel-Lussent, Brocade и пр. ) просим сообщать во время заказа.

Особенности

  • Соответствует стандарту IEEE 802.3ba 100GBASE-ER4Lite
  • Дальность работы до 40 км (с FEC)
  • Герметичные сборки TOSA и ROSA
  • Потребляемая мощность менее 4,5 Вт
  • Стандартный дуплексный коннектор типа LC

Применимость

  • Каналы связи Ethernet 100GBASE-ER4
  • Соединения Infiniband QDR или DDR

Спецификация

Форм-фактор QSFP28
Тип передачи данных 2 волокна
Скорость передачи, Гбит/c 100
Оптический бюджет, дБ 23,5
Ограничение по дистанции, км 40
Напряжение питания, В 3,3
Ток питания, мА 1,36

Передатчик


Тип передатчика DML
Выходная мощность передатчика, дБм 4,5
Центральная длина волны, нм 1295,56 1300,05 1304,58 1309,14
Точность длины волны, нм λ ± (0.03 ~ 0.05)
Ширина спектра сигнала, нм 0,01
Коэффициент ослабления, дБм 4
Относительная интенсивность шумов, дБ/Гц -130
Коэфициент подавления боковой моды, дБ 30
Время восстановления (20%-80%), нс 9,5
Тип приемника APD
Чувствительность, дБм -19
Уровень перегрузки, дБм -3
Тип коннектора LC
Горячая замена Есть
Соответствие стандартам 100GBASE-ER4, QSFP28 MSA, RoHS 6
Функция DDM (DOM) Есть
Температура хранения, °С -40 ~ +85
Температура эксплуатации, °С 0 ~ +70
Относительная влажность, % 0 ~ 85
