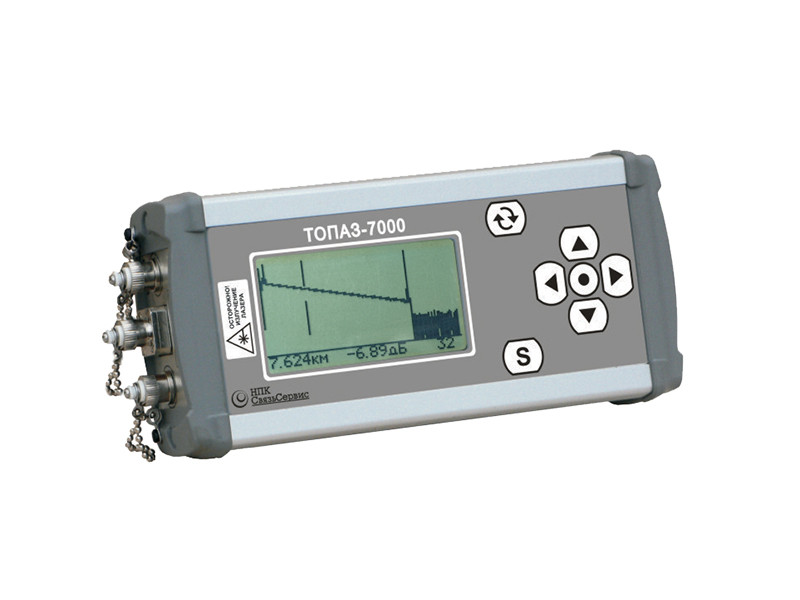

Оптический рефлектометр СвязьСервис ТОПАЗ-7106-AR

Оптический рефлектометр СвязьСервис ТОПАЗ-7106-AR

ТОПАЗ-7106-AR (1310/1490/1550 нм, от 26 дБ)

Производитель НПК СвязьСервис

Гарантия 2 года

Есть в Реестре да

Информация для заказа

Артикул ТОПАЗ-7106-AR

Описание

Приборы серии «ТОПАЗ-7000-AR» обладают возможностями оптического тестера и рефлектометра в одном малогабаритном корпусе и позволяют проводить все основные виды измерений при строительстве и эксплуатации оптико-волоконных линий связи.

«ТОПАЗ-7000-AR» - рефлектометр для сетей доступа и локальных сетей. Компактный прочный металлический корпус, небольшой вес и габариты, продолжительное время работы от встроенной аккумуляторной батареи, память на 450 рефлектограмм, интерфейс USB для подключения к компьютеру и удобное программное обеспечение позволяют использовать эти приборы для работы в полевых условиях и подготовки отчетов об измерениях в условиях офиса.

Измерительные приборы серии «ТОПАЗ-7000-АR» являются оптическими тестерами-рефлектометрами для волоконно-оптических линий связи и предназначены для измерения средней мощности оптического излучения и затухания линии, а также затухания методом обратного рассеяния в одномодовых и многомодовых оптических волокнах оптических кабелей, расстояния до мест неоднородностей, оценки неоднородностей оптического кабеля.

Рефлектометры позволяют, оценивать качество сварного и разъемного соединений оптических волокон. В серии «ТОПАЗ-7000-АR» выпускается несколько моделей приборов, отличающихся составом и функциональными возможностями.

Оптические рефлектометры "ТОПАЗ" применяются при:

  • строительстве и обслуживании волоконно-оптических линий связи;
  • поиске неисправностей;
  • тестировании качества сварных и разъемных соединений волоконно-оптических линий.

С помощью прибора можно проводить следующие измерения:

  • снятие рефлектограммы линии;
  • измерение погонных потерь в линии (дБ/км);
  • измерение вносимых потерь (дБ);
  • измерение длины линии;
  • измерение расстояния до неоднородности в линии;
  • измерение средней мощности передатчика (дБм, Вт).

Особенности

  • Совмещение в одном приборе функций оптического рефлектометра и оптического тестера
  • До трех длин волн на один порт
  • Разрешение 0,7 м облегчает обнаружение и оценку дефектов в волокне
  • Встроенные измеритель мощности, источники излучения и визуальный локатор повреждений
  • В режиме оптического тестера совместим с приборами серий ТОПАЗ-7100-А/7200-А/7300-А/7300-АL
  • Программное обеспечение для формирования отчета об измерениях
  • Управление от компьютера
  • Малые габариты
  • Энергонезависимая память на 450 рефлектограмм
  • Подсветка дисплея
  • Время работы от аккумуляторной батареи – 8 часов.

Комплект поставки

  • Входной адаптер FC
  • Шнур оптический 2м
  • Блок питания 5В
  • Кабель USB-АВ
  • Сумка для переноски
  • Руководство пользователя

Спецификация

Рабочие длины волн, нм 1310нм / 1490нм / 1550нм
Динамический диапазон, дБ > 26
Мертвая зона по затуханию, м < 12
Мертвая зона по событию, м < 4
Тип волокна одномодовое
Коэффициент преломления от 1,4000 до 1,6000 с шагом 0,0001
Диапазон расстояний, км 0.5, 2, 4, 8, 16, 32, 64, 128
Разрешение по расстоянию, м 0,7
Длительность импульса, нс 20/40/150/500/1000/3000/10000
Количество точек выборки 4096
Дисплей ЖКИ монохром
Форматы файлов формат Bellcore-196
Емкость памяти 450 рефлектограмм (10000 измерений)
Интерфейсы USB
Питание 1. От встроенных аккумуляторов ёмкостью не менее 1600мА/ч 2. От сети переменного тока 220 В через внешний блок питания.
Аккумулятор NiMH
Температура эксплуатации, °С -10 … +40
Влажность, % 95%
Размеры,м 80 x 170 x 42 мм
Масса, гр. 600
