Оптический рефлектометр Связьприбор OTDR VISA
Оптический рефлектометр OTDR VISA (1310/1550 нм, до 37/35 дБ)
Производитель Связьприбор
Быстрый переход
Описание Спецификация Особенности Галерея Комплект поставки
Описание
Рефлектометры OTDR VISA - это универсальный измерительный комплекс, который может применяться для измерения параметров ВОЛС при монтаже и последующей паспортизации построенной линии связи. Рефлектометры OTDR VISA отлично подходят для контроля состояния оптических кабелей и поиска неисправностей ВОЛС.
Оптические рефлектометры OTDR VISA подходят как для измерений на магистральных узлах связи, так и при испытаниях линий, предназначенных организации доступа по технологии пассивных оптических сетей PON и в сетях с архитектурой FTTx.
Наличие нескольких моделей оптических рефлектометров OTDR VISA позволяет сделать выбор, соответствующий техническим потребностям и материальным возможностям любого клиента, сохраняя при этом хорошее соотношение цены и качества.
Особенности
- Точное измерение затуханий в линии
- Точное определение мест обрыва кабеля
- Цветной дисплей
- Ударопрочный металлический корпус
- Удобное управление
- Функциональное ПО

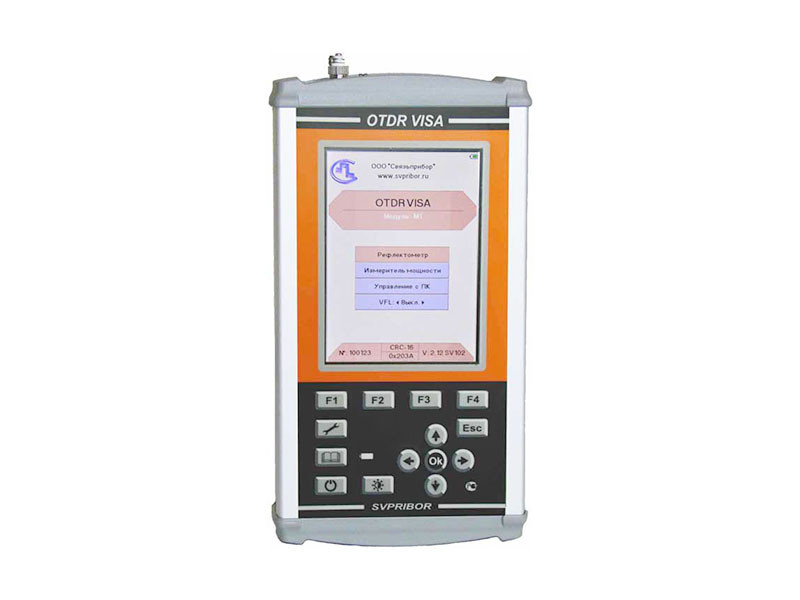

Галерея
Комплект поставки
| Прибор OTDR VISA | 1 |
| Сетевой адаптер | 1 |
| Кабель оптический соединительный одномодовый с разъемами FC | 1 |
| USB-кабель | 1 |
| Руководство по эксплуатации | 1 |
| Компакт-диск с программным обеспечением | 1 |
| Сумка для переноски | 1 |
| Чехол | 1 |
| Аккумулятор Li-Ion | 2 |
Спецификация
| Рабочие длины волн, нм | 1310 / 1550 ± 25 |
| Динамический диапазон, дБ | 37/35 (M0), 34/32 (M1), 31/30 (M2) |
| Мертвая зона по затуханию, м | 5 (M0), 6 (M1), 10 (M2) |
| Мертвая зона по событию, м | 1.5 (M0), 2 (M1), 3 (M2) |
| Тип волокна | SM (ITU-T G.652) |
| Диапазон расстояний, км | 1.2; 2,5; 5; 10; 20; 40; 80; 160; |
| Разрешение по расстоянию, м | 0.1; 0.2; 0.4; 0.8; 1.3; 2.5; 5; 10; 20; 40 |
| Точность по расстоянию, м | ±(0,3 + (2 x разрешение) + (длина волокна x (погрешность КП / КП)) + (длина волокна x 5 x 10-5)) |
| Единицы измерения | км |
| Длительность импульса, нс | 4, 10, 30, 100, 300, 1000, 3000, 10000, 20000 |
| Дисплей | 5.1", 480х640 высококонтрастный цветной TFT |
| Форматы файлов | sor, csv |
| Емкость памяти | 10 000 |
| Интерфейсы | USB |
| Питание | Встроенное ЗУ, через адаптер от сети напряжением ~220В, частотой 50-60 Гц. |
| Аккумулятор | 2 шт. Li-Ion не менее 8 часов |
| Температура хранения, °С | -20 ~ 50 |
| Температура эксплуатации, °С | 5 ~ 50 |
| Влажность, % | 25 ~ 90 (без конденсации) |
| Размеры,м | 120 х 230 х 40 |
| Масса, гр. | 1,0 |
