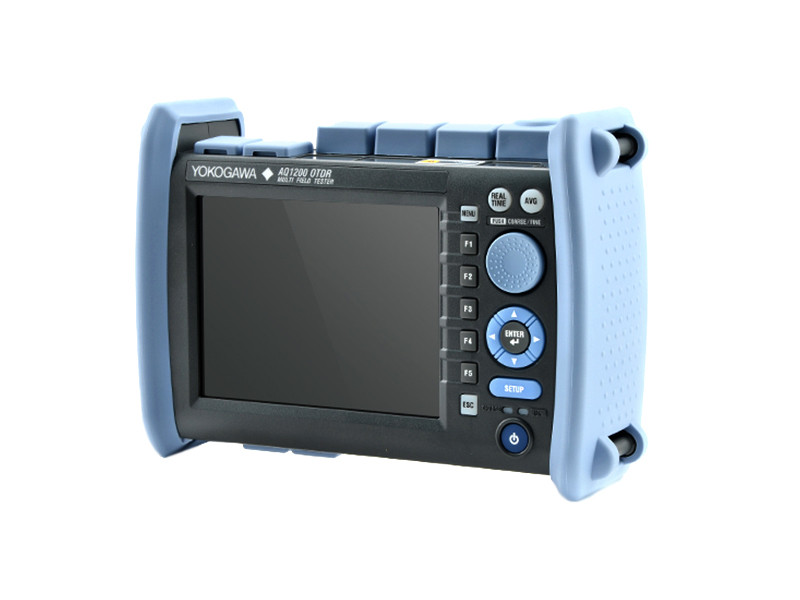

Оптический рефлектометр Yokogawa AQ1200A

Оптический рефлектометр Yokogawa AQ1200A

Компактный оптический рефлектометр Yokogawa AQ1200A (1310/1550 нм, 32/34 дБ)

Есть в Реестре Да, есть в реестре

Описание

Серия оптических рефлектометров Yokogawa AQ1200A является упрощенной модификацией рефлектометров AQ7275 и входит бюджетный класс приборов.

Yokogawa AQ1200A обладает множеством востребованных функций, он легкий и компактный, что значительно упрощает работы по строительству или обслуживанию волоконно- оптических сетей связи. Корпус рефлектометра защищен от пыли, влаги и грязи, защищен от ударов резиновой прослойкой, что является неоспоримым преимуществом при работе в полевых условиях.

Серия Yokogawa AQ1200A состоит из семи моделей, каждая из которых может быть дополнена опциями, такими как источник оптического излучения, измеритель оптической мощности, тестовый видеощуп. Измеритель мощности Yokogawa AQ1200A может работать с широким спектром длин волн, имеет калибровку по многим несущим, в том числе и по центральным длинам волн CWDM.

Рефлектометр AQ1200A оснащен большим высококонтрастным дисплеем размером 5,7", на котором размещается вся необходимая информация. ПО рефлектометра простое и понятное, и даже весьма сложные функции не вызывают трудностей при использовании. Рефлектометр AQ1200A весит чуть больше одного килограмма, при этом его габариты не превышают листа размера А5.

Программное обеспечение Yokogawa AQ1200A позволяет анализировать данные измерений на рабочем месте монтажника или на персональном компьютере - для обмена данными с ПК предусмотрен интерфейс usb.

Особенности

Короткая мертвая зона (0,8 м)

Высокая точность измерений

Управление через сеть

Тестирование многоволоконного кабеля

Информативный большой ЖК-экран

Компактный размер и легкий вес

Поддержка основных форматов рефлектограмм

Галерея

Спецификация

Рабочие длины волн, нм 1310/1550 ± 20
Динамический диапазон, дБ 34 / 32
Мертвая зона по затуханию, м 4 / 5
Мертвая зона по событию, м 0,75
Тип волокна SM (ITU-T G.652)
Коэффициент преломления 1.30000 ~ 1.79999 с шагом 0.00001
Диапазон расстояний, км 0.5, 1, 2, 5, 10, 20, 50, 100, 200
Разрешение по расстоянию, м 0,05, 0,10, 0,2, 0,5, 1, 2, 4, 8, 16, 32
Точность по расстоянию, м ±1 + длина дистанции x 2 x 10-5; ± разрешение по расстоянию
Единицы измерения км, мили
Количество точек выборки 100 000 точек
Разрешение по затуханию, дБ 0.001
Точность по затуханию, дБ ±0.05
Дисплей Цветной 5.7" TFT LCD, 640 x 480
Форматы файлов Чтение: SOR, SET (AQ7270/AQ7275/AQ1200)
Запись: SOR (Telcordia), SET, CSV, BMP, JPG, PNG
Емкость памяти 1000 результатов измерений с параметрами
Интерфейсы RJ-45, USB 1.1 тип А, USB 1.1 тип B)
Питание 100 ~ 240 В, 50/60 Гц
Аккумулятор Время автономной работы: 6 часов, время зарядки: 5 часов
Температура хранения, °С -20 ~ 60
Температура эксплуатации, °С 0 ~ 45
Влажность, % 20 ~ 80 (без конденсации)
Размеры,м 217,5 x 157 x 74
Масса, гр. 1.0
