Оптический рефлектометр Yokogawa AQ1000

Оптический рефлектометр Yokogawa AQ1000

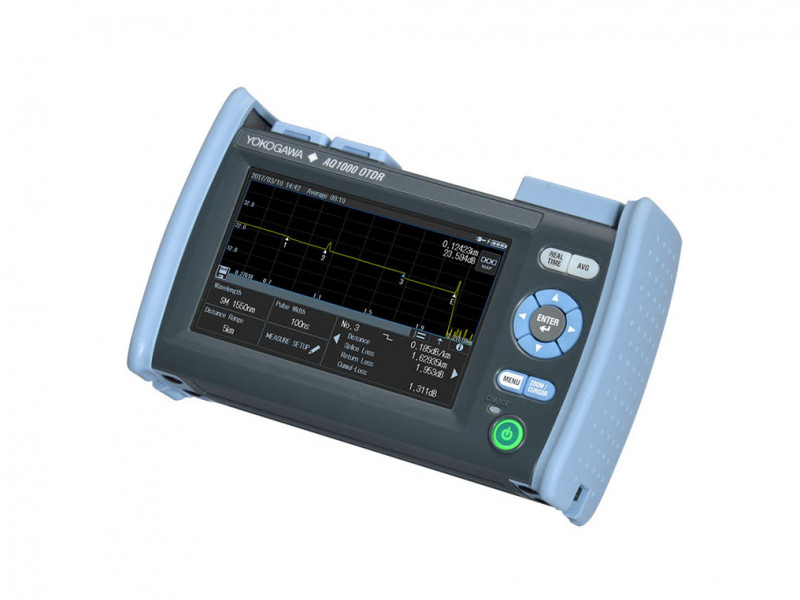

Компактный оптический рефлектометр Yokogawa AQ1000 (1310/1550 нм, 30/32 дБ)

Есть в Реестре В процессе регистрации

Информация для заказа

Артикул AQ1000

Описание

Серия оптических рефлектометров Yokogawa AQ1000 является компактной модификацией рефлектометров серии AQ и входит бюджетный класс приборов.

Yokogawa AQ1000 обладает множеством востребованных функций, он легкий и компактный, что значительно упрощает работы по строительству или обслуживанию волоконно-оптических сетей связи. Корпус рефлектометра защищен от пыли, влаги и грязи, защищен от ударов резиновой прослойкой, что является неоспоримым преимуществом при работе в полевых условиях.

Рефлектометр Yokogawa AQ1000 может быть дополнен опциями, такими как источник видимого излучения или поддержка беспроводного соединения. Yokogawa AQ1000 имеет встроенный измеритель мощности, который может работать с широким спектром длин волн, и источник излучения с длинами волн 1310 и 1550 нм.

Рефлектометр AQ1000 оснащен большим высококонтрастным дисплеем размером 5", на котором размещается вся необходимая информация. ПО рефлектометра простое и понятное, и даже весьма сложные функции не вызывают трудностей при использовании. Рефлектометр AQ1000 весит всего 660 граммов, при этом его габариты не превышают листа размера А5.

Программное обеспечение Yokogawa AQ1000 позволяет анализировать данные измерений на рабочем месте монтажника или на персональном компьютере - для обмена данными с ПК предусмотрен интерфейс usb или возможность беспроводного соединения.

Особенности

Короткая мертвая зона (0,75 м)

Высокая точность измерений одной кнопкой

Управление через беспроводную сеть

Встроенные измеритель мощности и источник излучения

5" сенсорный ЖК-экран

Поддержка основных форматов рефлектограмм и сохранение в PDF

Галерея

Спецификация

Рабочие длины волн, нм 1310 / 1550 ± 20
Динамический диапазон, дБ 32 / 30
Мертвая зона по затуханию, м 4 / 5
Мертвая зона по событию, м 0,75
Тип волокна SM (ITU-T G.652)
Коэффициент преломления 1.30000 ~ 1.79999 с шагом 0.00001
Диапазон расстояний, км 0.5, 1, 2, 5, 10, 20, 50, 100, 200
Разрешение по расстоянию, м 0.05, 0.10, 0.2, 0.5, 1, 2, 4, 8, 16, 32
Точность по расстоянию, м ±1 + длина дистанции x 2 x 10-5; ± разрешение по расстоянию
Единицы измерения км, мили
Длительность импульса, нс 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000
Количество точек выборки 256 000 точек
Разрешение по затуханию, дБ 0.001
Точность по затуханию, дБ ±0.03
Дисплей Цветной 5" TFT LCD WVGA 800 x 480, сенсорный
Форматы файлов Чтение: SOR, SET (AQ7270/AQ7275/AQ1200)
Запись: SOR (Telcordia), SET, CSV, BMP, JPG, PNG
Емкость памяти 1000 результатов измерений с параметрами
Интерфейсы USB 2.0 тип А, USB 2.0 тип micro B, IEEE802.11b/g/n
Питание Адаптер 100 ~ 240 В, 50/60 Гц
Аккумулятор Время автономной работы: 10 часов, время зарядки: 5 часов
Температура хранения, °С –20 ~ +60
Температура эксплуатации, °С 0 ~ +50
Влажность, % 20 ~ 90 (без конденсации)
Размеры,м 185 х 116 х 56
Масса, гр. 660
